Экспорт в BCF

BIMzen NaViпанель «Коллизии»с версии 1.1.0новоелицензия BCF.Clash

BCF — общий язык координации: файл .bcfzip открывают BIMcollab Zoom, Solibri, Revizto и онлайн-сервисы. Экспорт в BCF превращает результаты Clash Detective в замечания со снимками, статусами и точками зрения, а повторная выгрузка через неделю дописывает файл, не теряя того, что смежники в нём уже сделали.

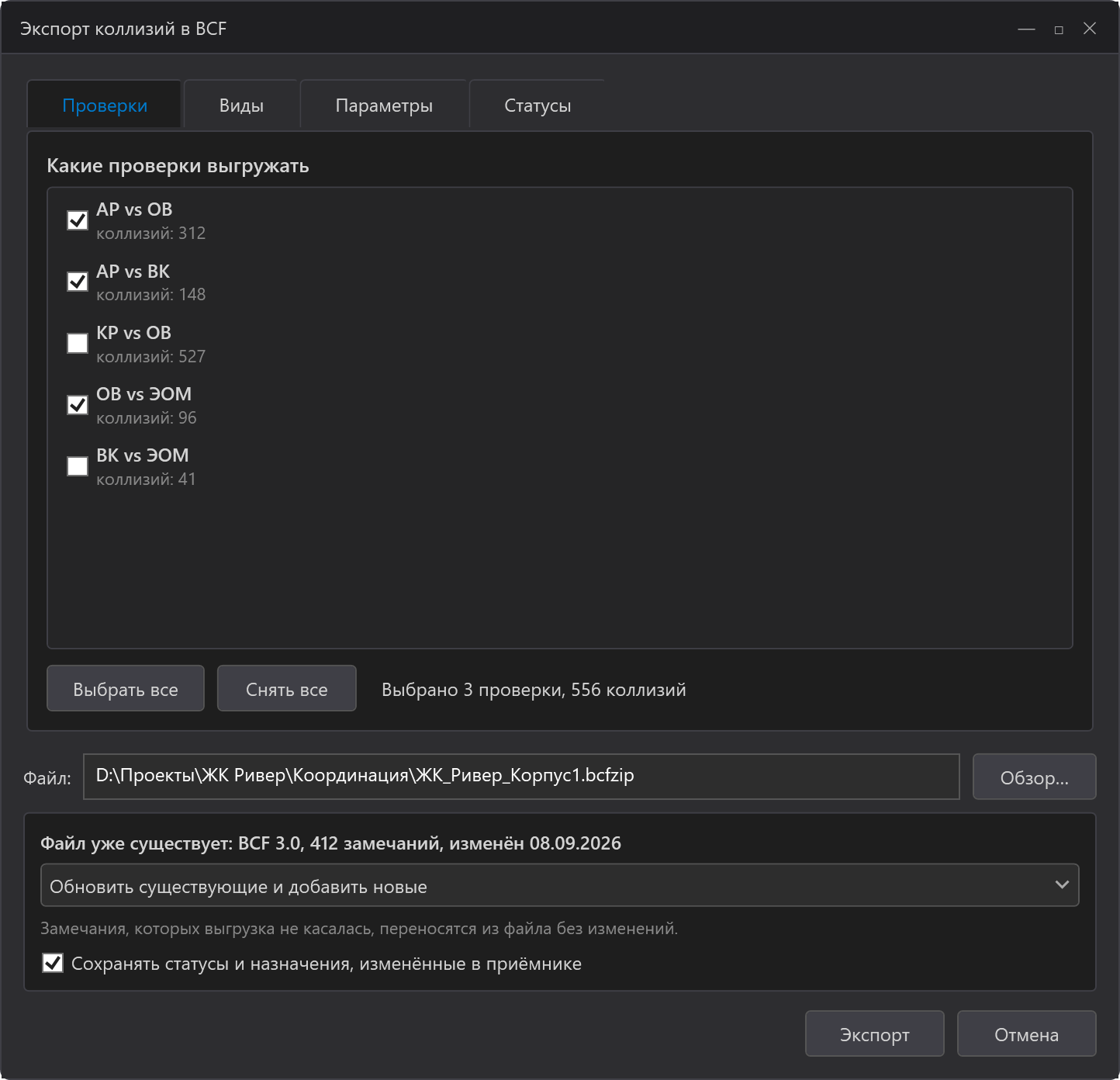

Вкладка «Проверки»: что выгружать, куда и как поступить с существующим файлом

Что умеет

• BCF 3.0 и 2.1. Основной формат — 3.0; 2.1 — для приёмников, где 3.0 поддержан не везде. Файл соответствует официальной спецификации формата.
• Три режима группировки. Группа Clash Detective — одно замечание; каждая коллизия — отдельное замечание; замечание на уровень. Диалог предупредит, если выбранный режим даст неподъёмный файл.
• Группа не теряет пары. К групповому замечанию добавляется точка зрения на каждую коллизию — ровно два элемента одной пары. Имя группы попадает в описание, по желанию — меткой.
• Сохранённые виды как замечания. Прибор повёрнут не той стороной, труба посреди помещения — то, что проверкой не описать. Имя вида становится заголовком, комментарии Navisworks — комментариями замечания.
• Снимки. Камера наводится на коллизию, элементы подсвечиваются, окружение — полупрозрачное, обрезанное боксом или скрытое, на выбор. Разрешение, лимит числа снимков и бюджет времени настраиваются.
• Статусы и назначения. Таблица соответствия статусов Clash Detective статусам BCF; перенос «Assigned To», комментариев, расстояния и путей элементов.
• Обновление существующего файла. Перезаписать, добавить только новые или обновить и добавить. Замечания, которых выгрузка не касалась, переносятся из файла без изменений — вместе с чужими статусами, комментариями и вложениями. Статус и исполнитель, изменённые в приёмнике, по умолчанию сохраняются.
• Без дублей. Замечание привязано к устойчивому ключу — проверка плюс идентификаторы элементов, поэтому повторная выгрузка после пересчёта проверки не создаёт вторых копий.
• Элементы опознаются в приёмнике. Идентификатор берётся из IFC, при его отсутствии вычисляется из идентификатора Revit. В отчёте видно, чем опознан каждый элемент и сколько осталось без идентификатора.
• Отчёт по итогам. Сколько замечаний создано, обновлено и перенесено, сколько снимков, что пропущено и почему.

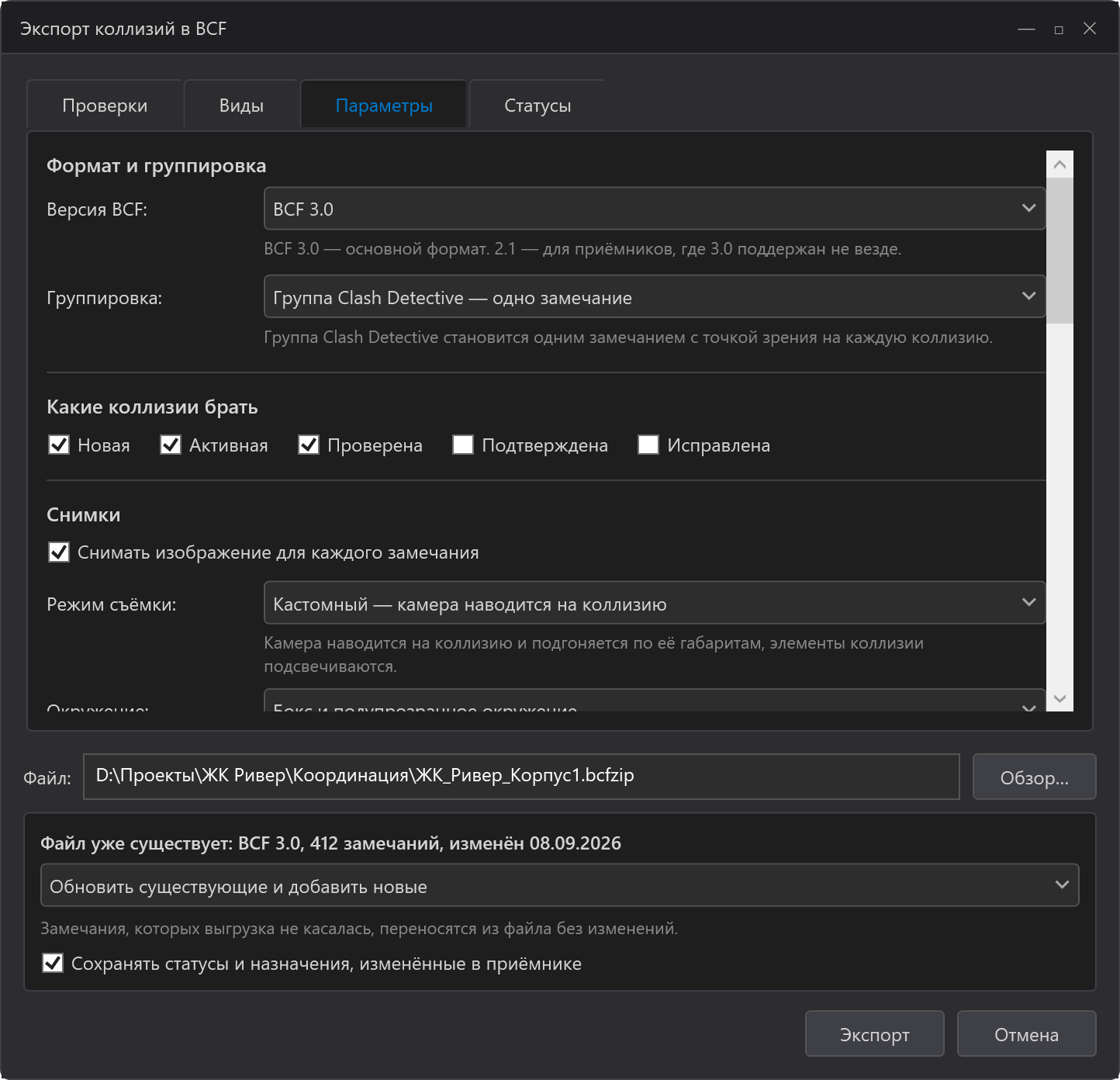

«Параметры»: формат, группировка, статусы, снимки

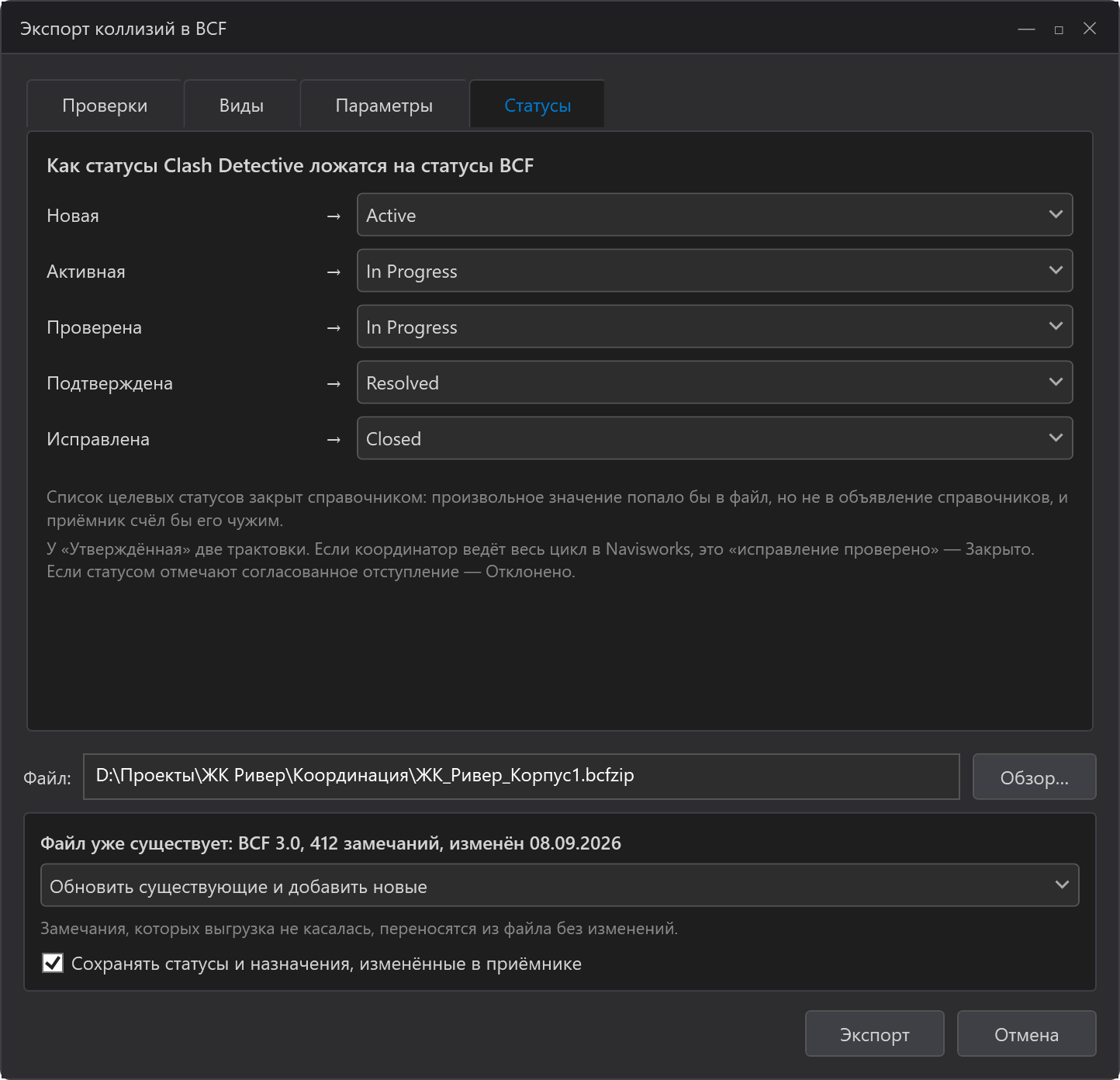

«Статусы»: соответствие статусов Clash Detective и BCF

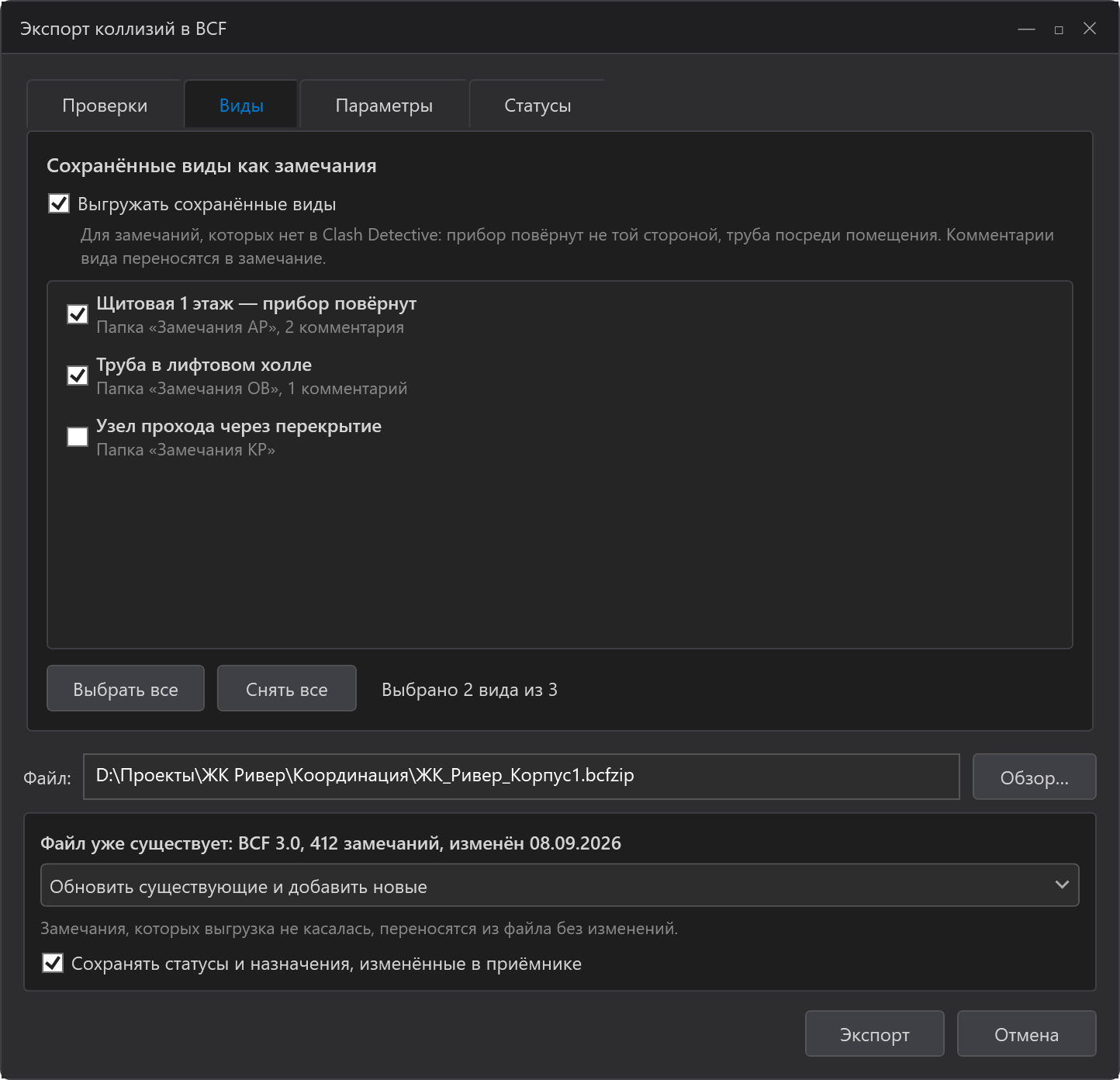

«Виды»: сохранённые виды уходят замечаниями

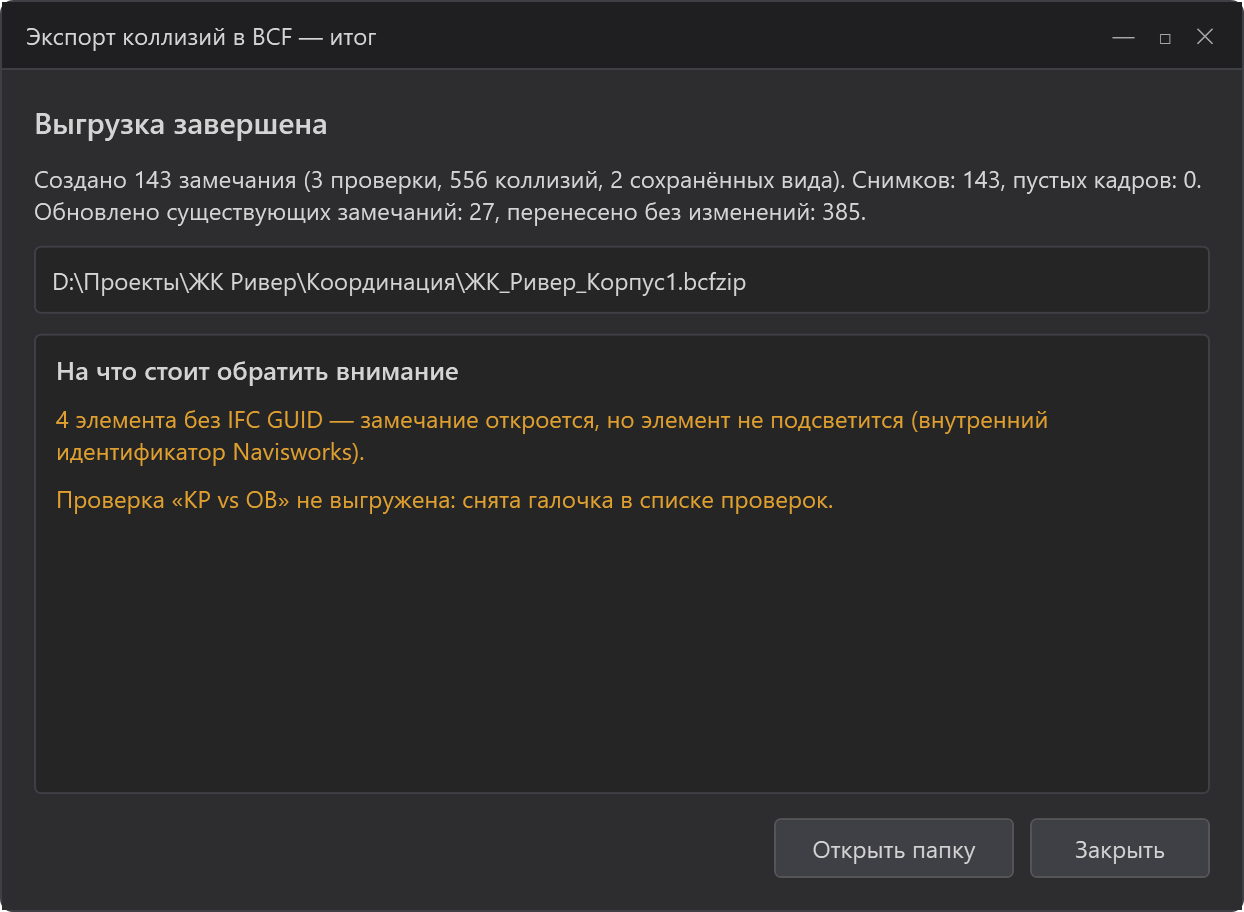

Итог выгрузки с предупреждениями

Как пользоваться

1. Выполните и при необходимости сгруппируйте проверки в Clash Detective.
2. BIMzen NaVi → Экспорт в BCF.
3. На вкладке Проверки отметьте проверки, укажите файл. Если файл уже есть — выберите, как его обновить.
4. На вкладке Виды отметьте сохранённые виды, которые нужно отдать как замечания.
5. На вкладке Параметры задайте версию BCF, группировку, статусы, снимки, автора и метки.
6. На вкладке Статусы проверьте соответствие статусов.
7. Нажмите Экспорт. Индикатор прогресса Navisworks можно отменить; в конце — отчёт.

Запуск без диалога

Выгрузку можно выполнять по файлу задания из стороннего плагина или внешнего инструмента — так это делает BIMzen FLOW по расписанию.

Ограничения

В Navisworks 2021–2023 программа не отдаёт сохранённый вид коллизии, поэтому камера строится по точке коллизии. В BCF 2.1 угол обзора ограничен схемой диапазоном 45–60°. Вид в сторонних приёмниках проверялся не во всех системах — если у вас что-то отобразилось не так, напишите: это самый быстрый способ доработать выгрузку под ваш приёмник.
