Clash Grouper

BIMzen NaViпанель «Коллизии»с версии 1.0.0доступно

Проверка «АР vs ОВ» дала 847 коллизий. Разбирать их списком бессмысленно — нужны группы: по этажам, по категориям, по файлу смежника. Clash Grouper делает это за секунды и не трогает то, что уже разобрано.

Без BIMzen

Вручную просматриваете каждую коллизию и раскладываете по группам — два-три часа на одну проверку.

→

С BIMzen

Выбираете «Уровень» — получаете 12 групп по этажам за пять секунд и работаете уже с организованным списком.

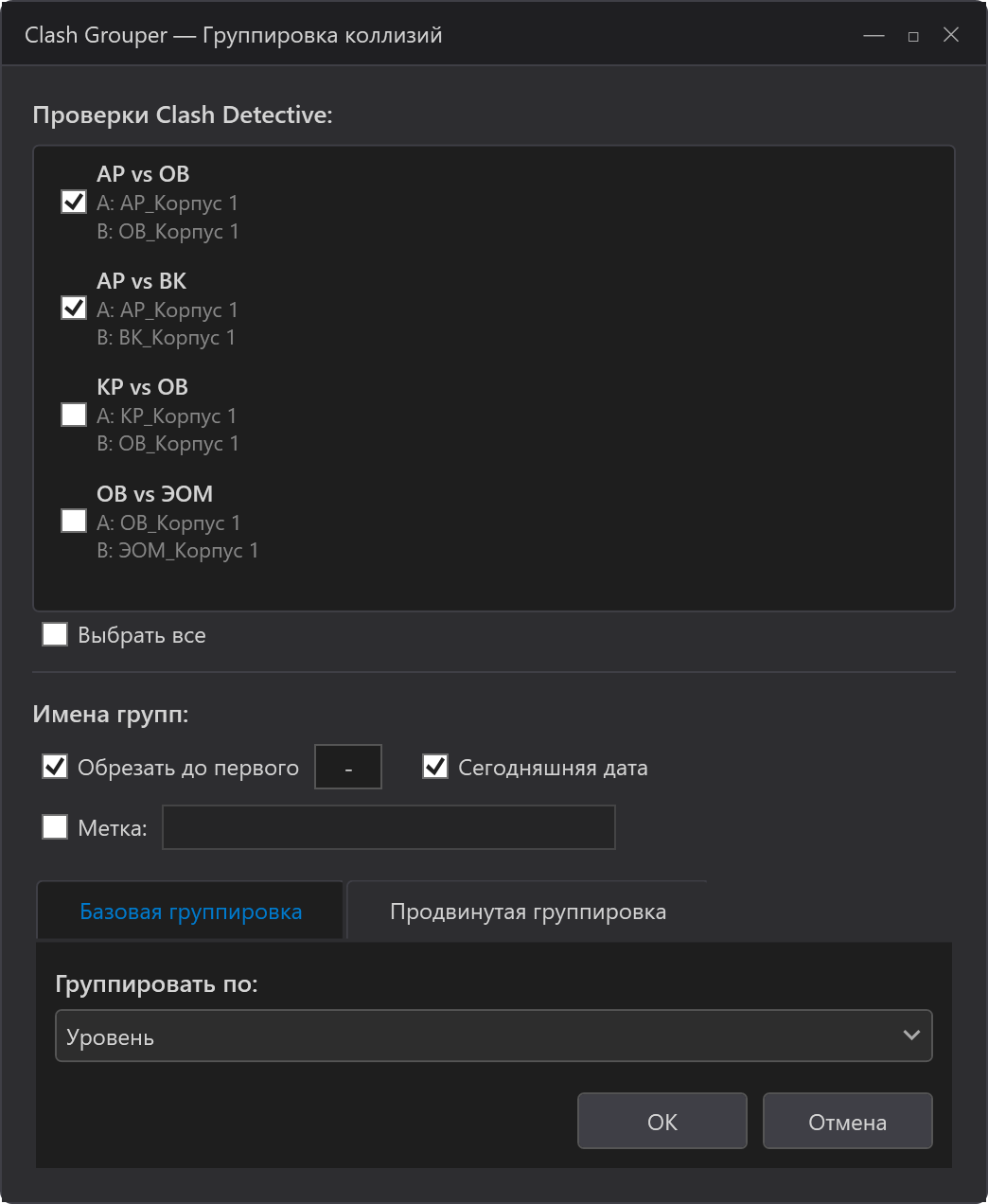

Базовая группировка: проверки и параметр

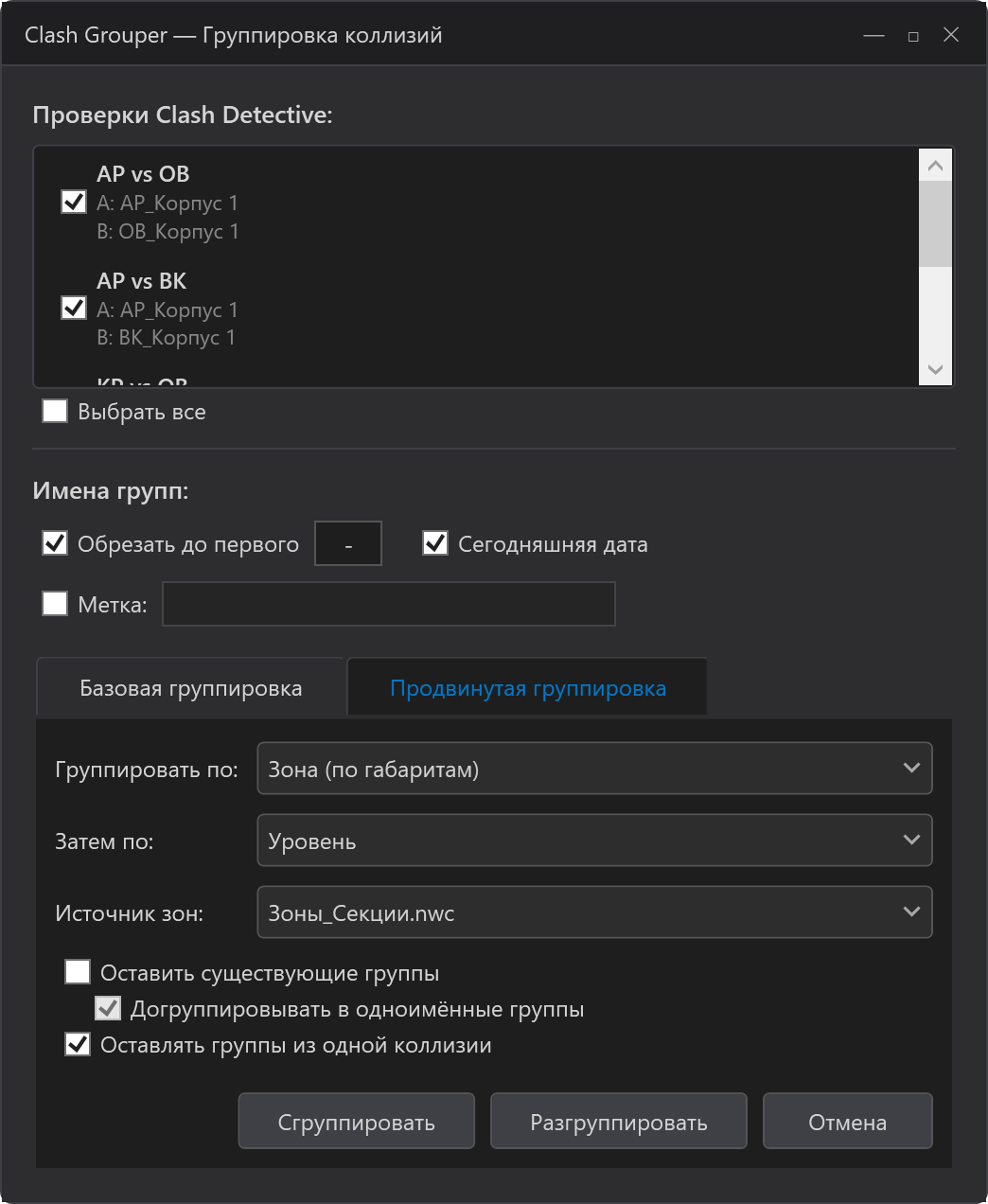

Продвинутая: по зонам, затем по уровню; правила имён групп

Базовая группировка

• Параметры из вашей модели. Плагин сам собирает доступные свойства из коллизий — категория элемента, уровень, файл источника, рабочий набор и всё, что есть во вкладках свойств. Настраивать ничего не нужно.
• Несколько проверок разом — флажки в списке и «Выбрать все».
• Только новые и активные. Коллизии со статусами «Проверена», «Подтверждена», «Исправлена» не затрагиваются.
• Старые группы перед запуском расформировываются — коллизии не теряются, они просто раскладываются заново.

Продвинутая группировка

• Два уровня: «группировать по» и «затем по» — например, по зоне, затем по уровню.
• Зоны без осей — режим «Зона (по габаритам)». Коллизия попадает в ту зону, в габариты которой угодил её центр. Зоны — обычные тела (формообразующие, помещения, коробки) из подгруженного файла или набора выбора; вложенные зоны вроде «корпус → секция → захватка» разбираются правильно — берётся самая тесная.
• Сетка осей — какие коллизии в каком пролёте. Одна ось через несколько этажей даёт одну группу, а не по группе на этаж; разбивка по этажам — через «Затем по → Уровень».
• По выборке A/B и по модели — с какой стороны проверки и из какого файла элементы.
• Оставить существующие группы — ваши ручные группы сохраняются.
• Догруппировывать в одноимённые группы — при повторном запуске новые коллизии доливаются в уже существующие группы; статусы, назначения и комментарии отработанных коллизий сохраняются.
• Оставлять группы из одной коллизии — зона с единственной коллизией тоже получает свою группу.
• Разгруппировать — вернуть плоский список.

Имена групп

Общий блок для базовой и продвинутой группировки.

• Обрезать до первого разделителя — имена вроде «12-13» превращаются в «1», и пересечения одной зоны сливаются в одну группу.
• Метка — префикс из сегодняшней даты и своего текста: сразу видно, из какого прогона группа.

Как пользоваться

1. Выполните проверку в Clash Detective как обычно.
2. BIMzen NaVi → Группировка коллизий.
3. Отметьте проверки в списке.
4. На вкладке Базовая группировка выберите параметр и нажмите OK — или на вкладке Продвинутая группировка задайте два уровня и нажмите Сгруппировать.
5. Результат — в Clash Detective, папками.

Дальше — в BCF

Сгруппированные коллизии удобно отдавать смежникам через Экспорт в BCF: группа становится одним замечанием с точкой зрения на каждую коллизию.
