Поиск зеркал

BIMzen для Revitпанель «BIM»с версии 1.0.0доступно

Отзеркаленная дверь открывается не в ту сторону, отзеркаленный шкаф с приборами — зеркальный в спецификации. Стандартными средствами Revit найти такие элементы нельзя. Поиск зеркал находит их на активном виде или во всей модели и раскладывает по категориям, семействам и типам.

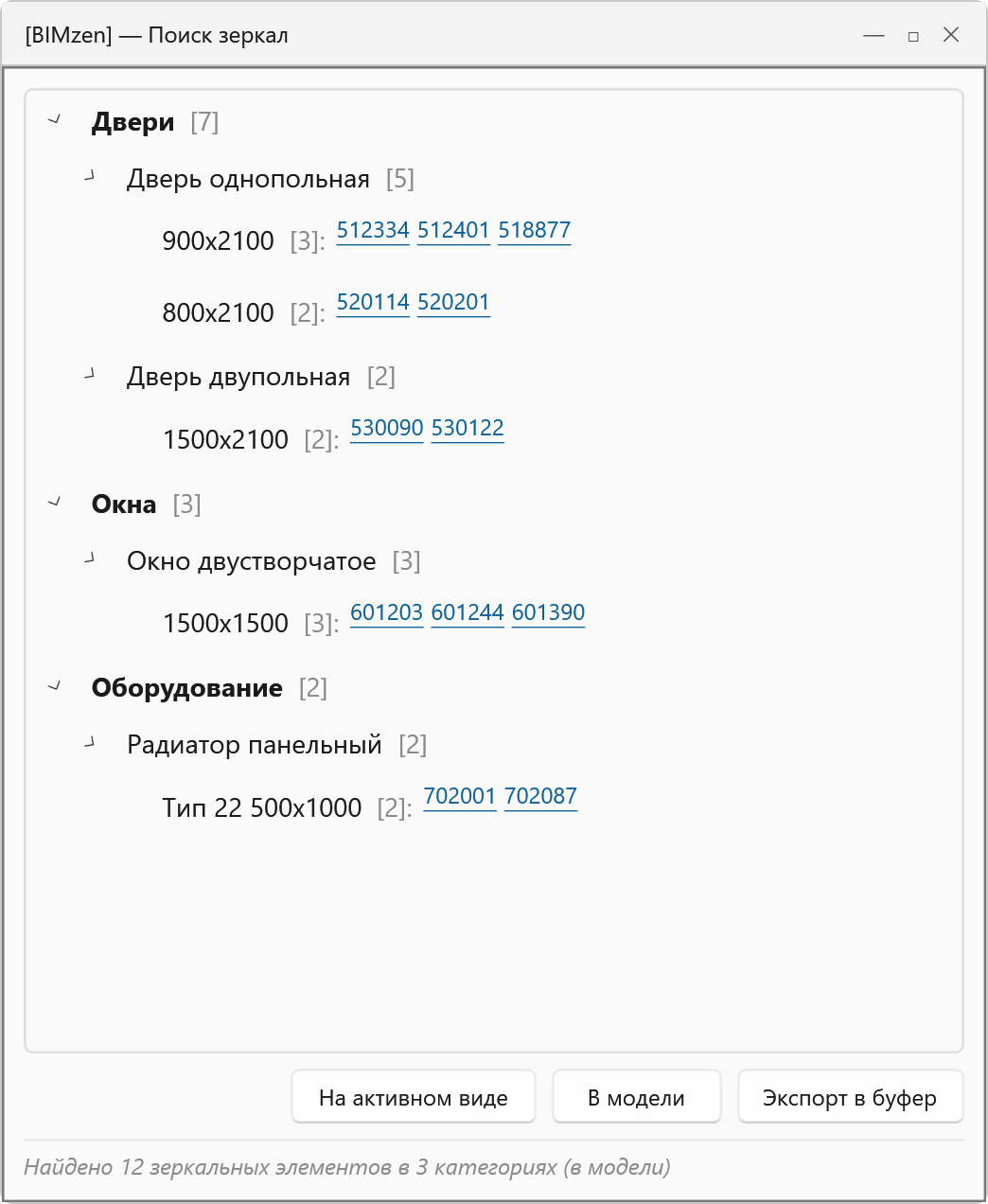

Дерево «категория → семейство → тип», у каждого типа — кликабельные ID

Что умеет

• На активном виде или во всей модели — две кнопки, два охвата.
• Дерево по категориям со счётчиками: сразу видно, где проблема массовая.
• Переход по ID. Клик по идентификатору выделяет элемент в модели.
• Экспорт в буфер. Список ID копируется, чтобы передать исполнителю или использовать в других инструментах.

Как пользоваться

1. BIMzen → BIM → Поиск зеркал.
2. Нажмите На активном виде или В модели.
3. Раскройте категории и семейства, кликните по ID, чтобы показать элемент.
4. При необходимости — Экспорт в буфер.

Совет

Чем раньше пройти проверку, тем проще исправить: не все элементы можно отзеркалить обратно без пересоздания.
