Имя системы

BIMzen для Revitпанель «Сети»доступно

Revit знает систему у трубы и воздуховода, но спецификацию группируют по параметру, а он нужен всем элементам: оборудованию, арматуре, приборам, вложенным семействам, изоляции. Радиатор на подаче и обратке должен получить «Т1 Т2», а не «Т2 Т1» или одну из систем наугад. Имя системы записывает имя в параметр по одной таблице систем — и сразу показывает, что получится.

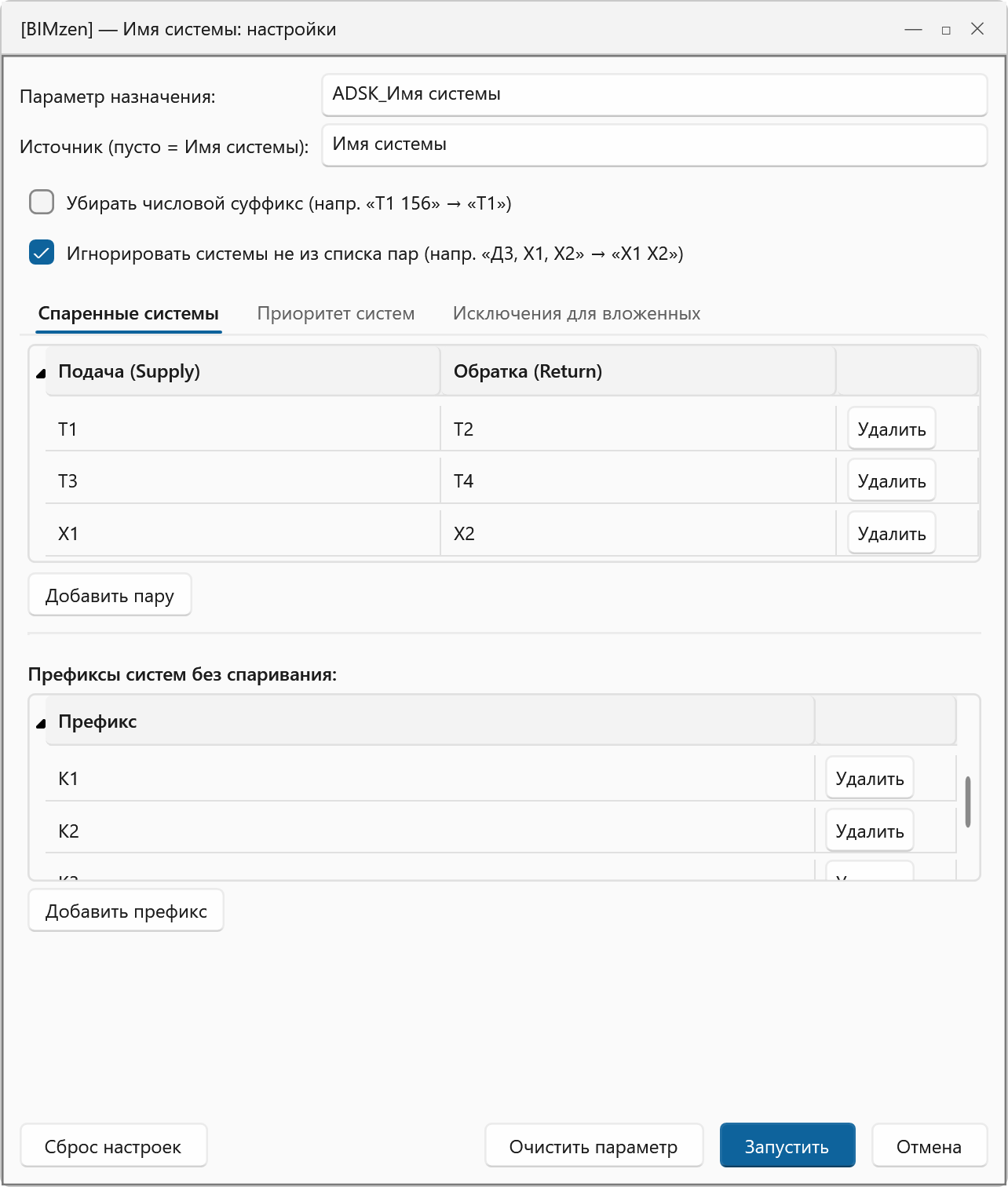

Слева — что и куда записать, справа — таблица систем и карточка «Проверка»

Что умеет

• Одна таблица систем. Строка — начало имени и, если нужно, парная система: «Т1 ↔ Т2», «Х1 ↔ Х2». Порядок строк — порядок имён в параметре. Стандартная таблица: К, В, Т1 ↔ Т2, Т3, Т4, Х1 ↔ Х2, Х3 ↔ Х4.
• Пара одинаково у подачи и обратки. Труба Т2 тоже получает «Т1 Т2», радиатор на Т1 и Т2 — всегда «Т1 Т2». Работает и с номерами: «Т2.2» → «Т1.2 Т2.2».
• Точное совпадение начала. «Т1» подходит к «Т1», «Т1.2», «Т1-А», но не к «Т11»; «К» — к «К1», но не к «КД». Если подходят несколько строк, берётся самое длинное начало.
• Системы не из таблицы. Если у элемента есть и системы из таблицы, чужие по умолчанию не пишутся («Д3, Х1» → «Х1 Х2»), по выбору — пишутся в конце. Если систем из таблицы нет — имя пишется как есть.
• Вся модель, активный вид или выделенное. Если перед запуском что-то выделено, сразу выбрано «Выделенное» — вместе с вложенными семействами и изоляцией.
• Откуда брать имя: имя системы («Т1 156»), сокращение из типа системы или параметр системы (экземпляра, затем типа). Пустое значение — берётся имя системы.
• Номер в конце убирается по флажку: «Т1 156» → «Т1». Между именами — пробел, запятая или точка с запятой.
• Карточка «Проверка». Введите системы элемента через запятую — окно покажет, что запишется и почему: убран номер, добавлена пара, чужая система отброшена. Строка таблицы, которая сработала, подсвечивается.
• Вложенные элементы и изоляция. Вложенный элемент без своей системы получает систему родителя; изоляция труб и воздуховодов и внутренняя изоляция — систему основы. Слова-исключения («смесител», «отвод 90», «подводка») оставляют параметр пустым — иначе смеситель в умывальнике получил бы «К1 В1 Т3».
• Только сети ОВ и ВК. Воздуховоды, трубы и гибкие, их фитинги и арматура, оборудование, сантехприборы, воздухораспределители, спринклеры и изоляция. Электрические цепи в имя системы не попадают.
• Окно результата. Итоги плитками; сначала раскрыто то, что требует внимания (элемент занят, нет параметра, ошибка), дальше — что записано по значениям, что уже было верно и что осталось без значения. Любую строку можно выделить или показать в модели.
• Настройки — в проекте или на компьютере. Меню «Настройки» в шапке окна: в проекте они одинаковы у всех участников модели, на этом компьютере — для моделей без своих настроек; там же «Вернуть стандартные…». Настройки прежней версии переносятся в таблицу сами.

Куда записывается

Параметр записи общий для всех команд BIMzen и задаётся в одном месте — в команде «Настройка» → «Параметры спецификации», строка «Имя системы». Из него же по умолчанию берёт систему «Расчёт немоделируемых». В окне «Имени системы» он только показан, и под ним видно, у скольких элементов он есть. Если параметра нет ни у одного элемента, кнопка Записать недоступна.

Как пользоваться

1. BIMzen → Сети → Имя системы.
2. Выберите, что обработать: всю модель, активный вид или выделенное, и откуда брать имя.
3. Проверьте таблицу систем — добавьте свои строки, расставьте порядок стрелками.
4. Проверьте правило на карточке Проверка: введите системы элемента или щёлкните готовый пример.
5. Нажмите Записать — откроется окно результата.

Очистить параметр

Кнопка Очистить параметр… делает параметр пустым у элементов выбранной области — после подтверждения. Вернуть — обычной отменой в Revit.
