Тема
Наименование и количество
Наименование трубы в спецификации собирается из полудюжины параметров: марка, диаметр, толщина стенки, ГОСТ. Количество — длина с запасом и округлением, а у канализационных труб — штуки мерной длины. Наименование и количество заполняет ADSK_Наименование и ADSK_Количество по правилам, которые задаются один раз на категорию, а где нужно — на отдельный тип. Перед записью видно, что изменится в каждом элементе и как позиции сложатся в спецификации.
Правила: категория и типы
Слева — дерево «раздел → категория → тип» по элементам открытой модели: трубы и воздуховоды, соединительные детали воздуховодов, изоляция. Справа — правило выбранной категории или типа.
- Правило категории действует на все её типы, в том числе на новые — тип, которого раньше не было в модели, получает его автоматически.
- Своё правило типа. «Настроить отдельно» копирует правило категории в тип, дальше его можно менять. Точка у типа в дереве показывает: заполненная — своё правило, кольцо — как у категории, черта — не обрабатывается.
- Правило типа привязано к имени типа (у загружаемых семейств — «Семейство : Тип»), а не к маркировке. Переименованный тип теряет своё правило и снова получает правило категории.
- Категорию можно выключить — её элементы команда не трогает. Внутренняя изоляция воздуховодов по умолчанию выключена.
- Пример на элементах модели — новое наименование и количество 2–3 элементов пересчитываются сразу, пока вы правите правило.
- Соединительные детали трубопроводов не обрабатываются: в семействах фитингов наименование и количество задаёт само семейство.
Наименование
Наименование собирается из строк «Префикс | Значение | Суффикс». Если значение у элемента пустое, строка пропускается вместе с префиксом и суффиксом — «, b=… мм» не появится у элемента без толщины.

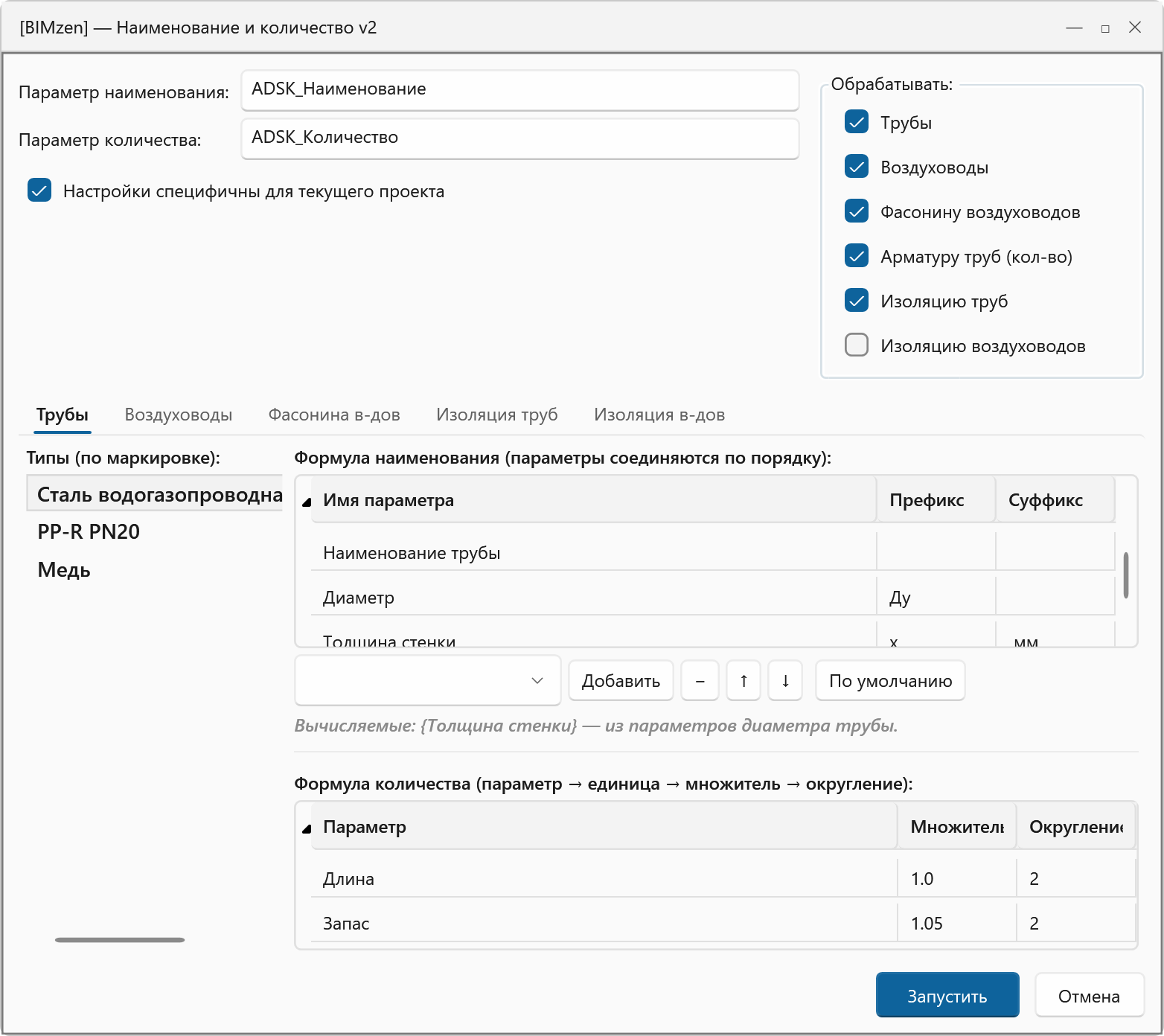

- Значение — параметр типа, параметр экземпляра или вычисляемая величина BIMzen (значок ƒ). Палитра параметров справа — с поиском и образцом значения; щелчок добавляет строку или заменяет значение выбранной.
- Вычисляемые величины: толщина стенки и Ду трубы; «Размер (норм.)» — размер без «мм», «ø» и повторов присоединений, одинаково для круглых, прямоугольных и плоскоовальных воздуховодов; стандартный угол фасонины; толщина металла по СП 60.13330.2020 с учётом дымоудаления и огнезащиты; класс герметичности; толщина изоляции, диаметр и наименование трубы под изоляцией; площадь поверхности; длина изделия для способа «По мерным длинам».
- Символы ⌀ Ø ° × ² ³ вставляются кнопками в префикс или суффикс.
Количество
- Способы: длина, площадь, штуки или значение числового параметра (× множитель). Для длины, площади и параметра — запас, % и округление (1 / 0,1 / 0,01 / 0,001).
- По мерным длинам — для раструбных труб, которые продаются отрезками: число изделий на участок по сортаменту. Подбор — «меньше обрезков», «меньше стыков» или «одна длина». Если в наименовании есть «ƒ Длина изделия», каждая длина — отдельная позиция: самая длинная пишется в трубу, остальные — дополнительными позициями. Это элементы семейства-пустышки из «Настройки»; они создаются, обновляются и удаляются вместе со своей трубой и попадают в спецификацию, если семейство-пустышка в неё входит.
- Изоляция труб на фитингах считается по геометрии детали: отвод — по внешнему углу с учётом угла отвода и толщины изоляции, тройник и крестовина — проход плюс ответвления, переход — длина детали × 1,15 (методика K-FLEX). Коэффициент k × D — только для семейств, у которых геометрию не определить.
- Изоляция воздуховодов на фасонине — по наружной поверхности изоляции, как на прямых участках, с коэффициентом на раскрой.
Справочники
Вкладка Справочники — данные, на которые опираются вычисляемые величины.
- Трубы: сортамент раструбных труб для способа «По мерным длинам» — ПП канализационная, НПВХ, НПВХ наружной и напорной канализации, чугун раструбный; список дополняется. Трубы под сварку, пресс и хомуты считаются в метрах. Коэффициенты изоляции на фитингах, стандартные углы.

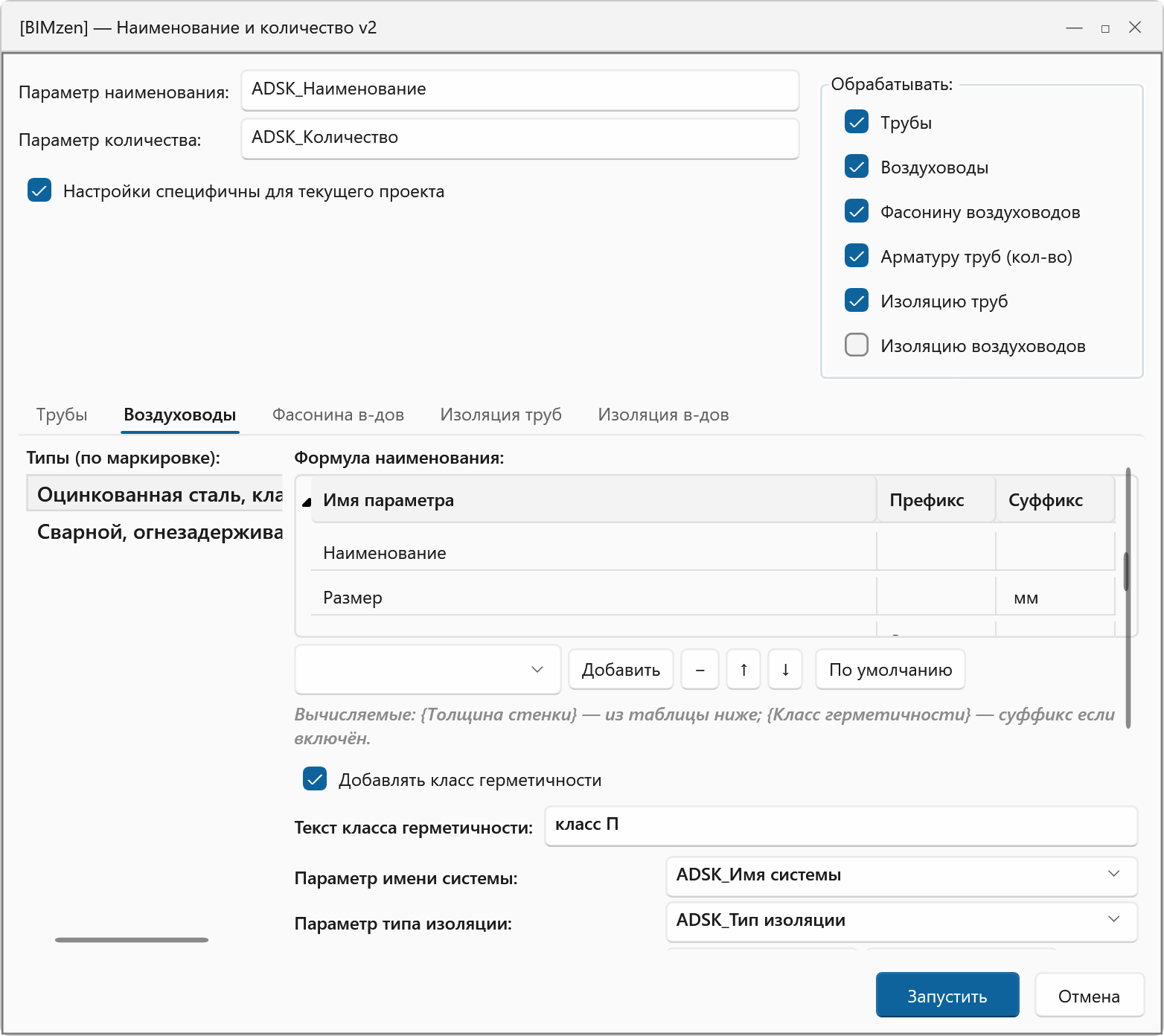

- Воздуховоды: толщина металла для круглых и прямоугольных по СП 60, признаки дымоудаления (имя системы начинается с «ДУ», «ПД», «ВД», «Дымоудаление»; ищется с начала слова — «ДУ» находит «ДУ1», но не «Воздух») и огнезащиты (тип изоляции содержит «EI», «Огнезащита») с минимальной толщиной для них, текст класса герметичности, коэффициенты изоляции на фасонине.
Предпросмотр и запись
- По элементам — наименование и количество «было → станет», статус; фильтры «Изменится», «Без изменений», «Проблемы». Щелчок по номеру элемента выделяет его в модели.
- Сводка, как в спецификации — одинаковые наименования схлопнуты в одну позицию, количество просуммировано; можно разбить по системам. «Выделить» — все элементы позиции.
- Область — весь проект, видимое на виде или выбранное.
- Проблемы — нет параметра для записи, параметр задан в типе (у отдельных элементов не записать), элемент занят другим пользователем, не удалось посчитать (нет диаметра в сортаменте, нет значения параметра).
- Записываются только изменившиеся значения. При совместной работе элементы занимаются перед записью; занятые другим пользователем пропускаются и попадают в отчёт.
- Пересчёт — по кнопке. При изменении модели значения сами не обновляются: перед выпуском спецификации запустите команду ещё раз.
Настройки
- Имена параметров наименования и количества — общие для всех команд BIMzen, задаются в команде Настройка (панель «Настройка») → «Параметры спецификации». В окне команды они показаны, но не правятся.
- Где хранить: в проекте — правила одинаковы у всех участников модели; или на этом компьютере — тогда они же служат шаблоном для проектов без своих настроек.
- Импорт и экспорт в файл, «Сделать шаблоном этого компьютера», сброс к шаблону компьютера или к настройкам BIMzen. Изменения сохраняются при предпросмотре, записи и закрытии окна. Настройки прошлой версии команды переносятся автоматически.
Как пользоваться
- BIMzen → Спецификация → Наименование и количество.
- В дереве выберите категорию и настройте её правило: строки наименования и способ расчёта количества. Типам с особым наименованием задайте своё правило.
- Выберите область внизу окна и нажмите Предпросмотр — проверьте «было → станет» и сводку.
- Нажмите Записать изменения.
Лотки и короба
Та же команда для кабельных лотков, коробов и их соединительных деталей — с тем же окном, правилами, предпросмотром и сводкой, но со своими настройками, отдельными от трубопроводов и воздуховодов. Маленькая кнопка на панели «Спецификация» под основными.
Очистить
Заполненные наименования и количества у тысяч труб и воздуховодов замедляют перестроение спецификаций. Когда значения не нужны — например, на промежуточной стадии, — Очистить снимает их, а заполнить заново можно кнопкой «Записать» в окне команды.
- Что очистить: наименование, количество или оба; отдельной галкой — удалить дополнительные позиции «По мерным длинам» у труб.
- Категории — только те, что команда заполняет сама: трубы, гибкие трубы, изоляция труб, воздуховоды, гибкие воздуховоды, соединительные детали воздуховодов, изоляция и внутренняя изоляция воздуховодов, лотки, короба. Рядом — сколько элементов в модели.
- Соединительные детали трубопроводов, лотков и коробов не очищаются: их значения часто задаёт само семейство.
- Область — весь проект, видимое на виде или выбранное.
