Расчёт немоделируемых

BIMzen для Revitпанель «Спецификация»доступно

Крепления труб и воздуховодов, краска, клей и лента для изоляции, штифты и мастика огнезащиты — в спецификации они нужны, а моделировать их никто не будет. Считать вручную долго, и после каждой правки модели всё устаревает. Расчёт немоделируемых считает такие позиции по системам из труб, воздуховодов и изоляции модели по каталогу норм — сводов правил и документации производителей — и записывает их в модель элементами, которые попадают в спецификацию как обычные семейства.

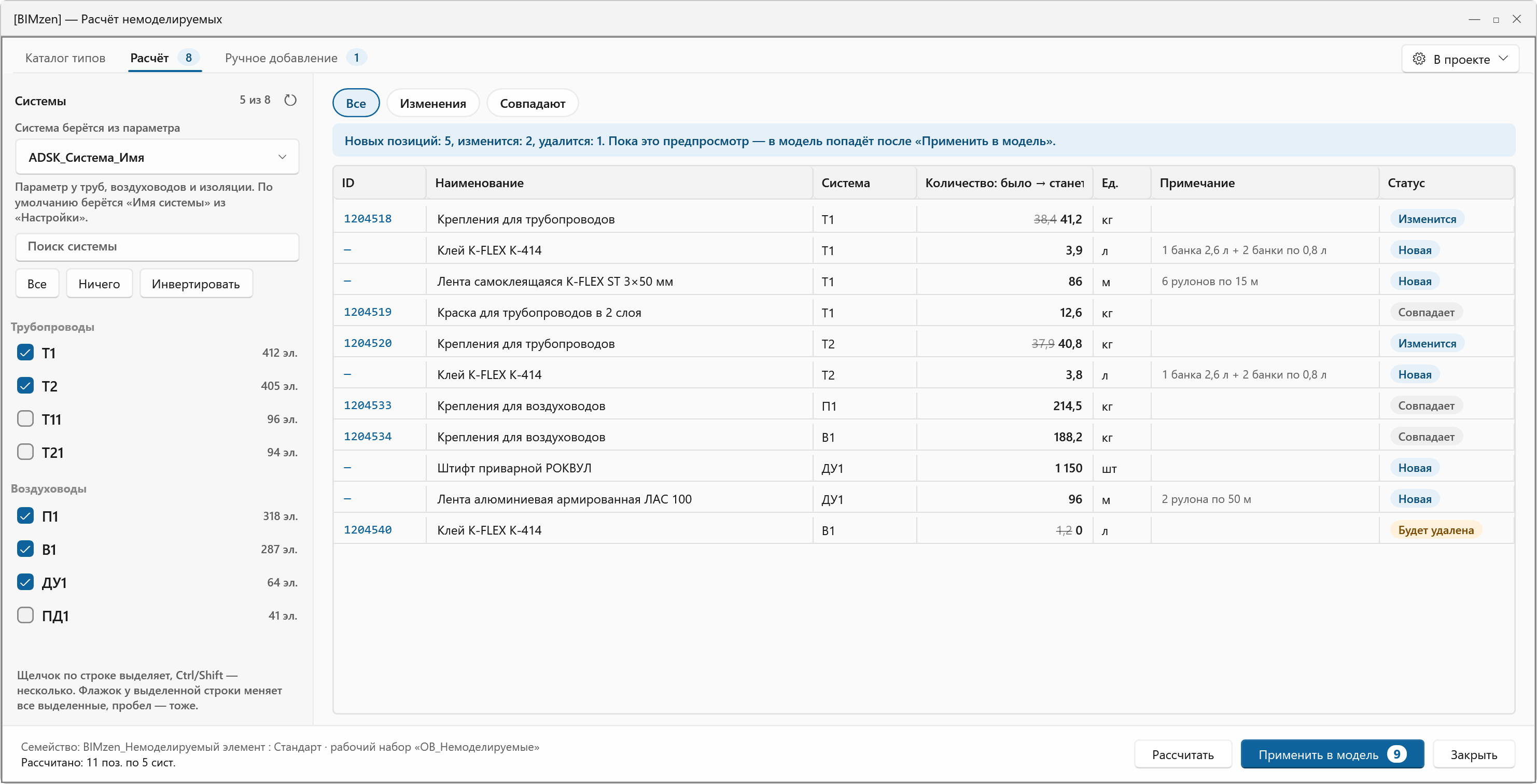

«Расчёт»: системы слева, справа — что добавится, изменится или удалится в модели

Каталог

Позиции разложены деревом: крепления, окраска, комплекты изоляции, огнезащита воздуховодов и позиции, которые вводятся вручную. Флажок включает позицию или комплект целиком, точка у позиции показывает, считается ли она автоматически.

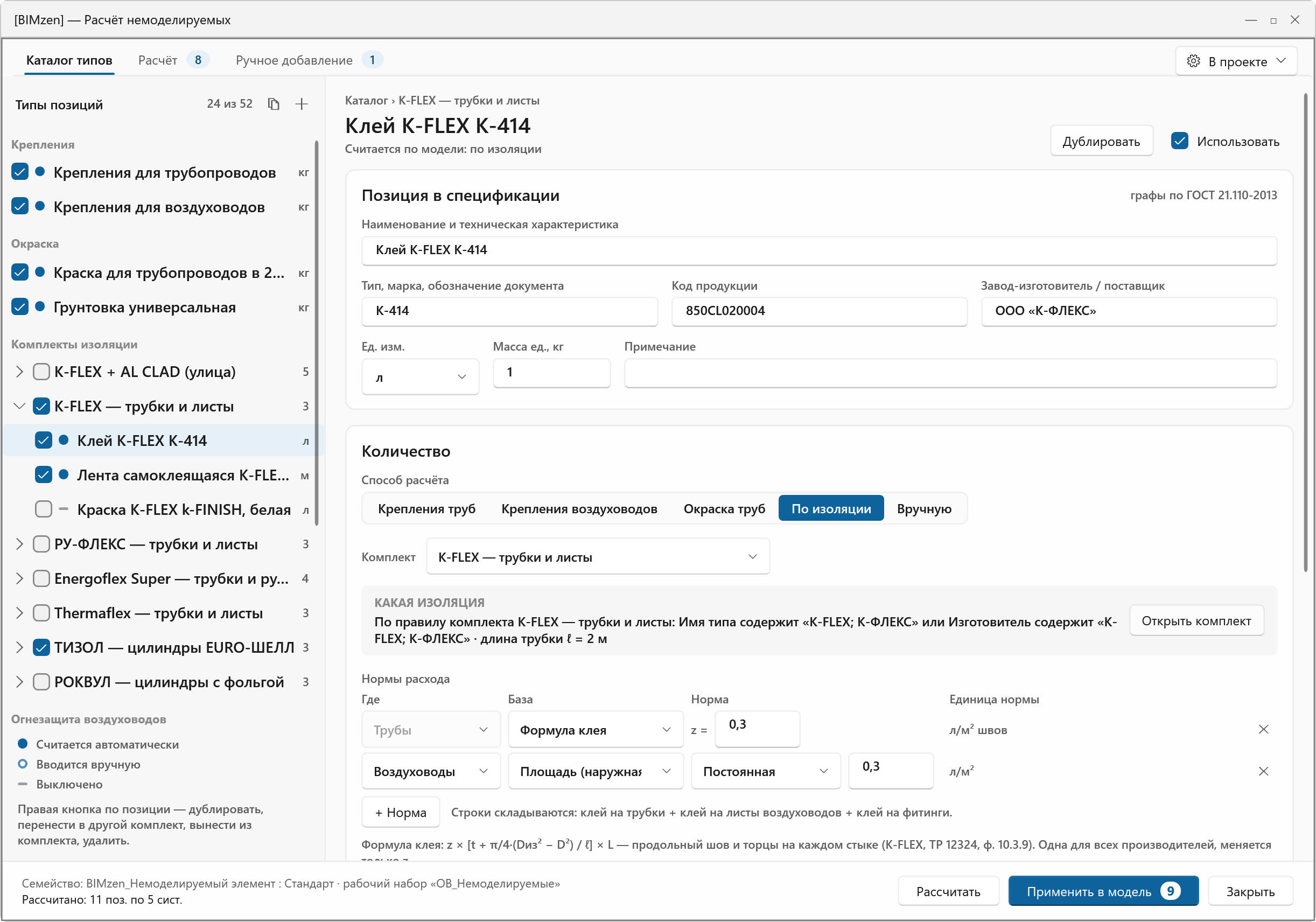

Позиция каталога: графы спецификации, способ расчёта, нормы расхода и упаковка

• Графы спецификации по ГОСТ 21.110. Наименование и техническая характеристика; тип, марка, обозначение документа; код продукции; завод-изготовитель; единица; масса единицы; примечание.
• Способ расчёта. Крепления труб — масса на 1 м по диаметру, отдельно для труб с изоляцией и без. Крепления воздуховодов — круглые по диаметру, прямоугольные по периметру. Окраска труб — по наружной поверхности и расходу на 1 м². По изоляции — клей, ленты, крепёж и огнезащита. Вручную — без расчёта, количество вводится на вкладке «Ручное добавление».
• Запас и округление. Запас в процентах и округление вверх до 0,01, 0,1 или 1.
• «Не считать, если…» — условия по параметрам трубы или воздуховода. Например, крепления стальных труб не считаются для полипропилена.
• Основание — откуда взята норма: «Норматив» (СП, ГОСТ), «Производитель» (каталог, руководство по монтажу), «Справочно», «Поправка BIMzen». Основание видно в подсказке у позиции на вкладке «Расчёт».
• Сохраняется сам. Каталог хранится в проекте — общий для всех участников модели — или на этом компьютере. Импорт и экспорт в файл, «Сделать шаблоном этого компьютера», сброс к шаблону компьютера или к настройкам BIMzen. Каталог прежней версии переносится автоматически.

Комплекты изоляции

Комплект — это правило «как узнать изоляцию» и набор позиций, которые по ней считаются: клей, ленты, очиститель, крепёж, огнезащита.

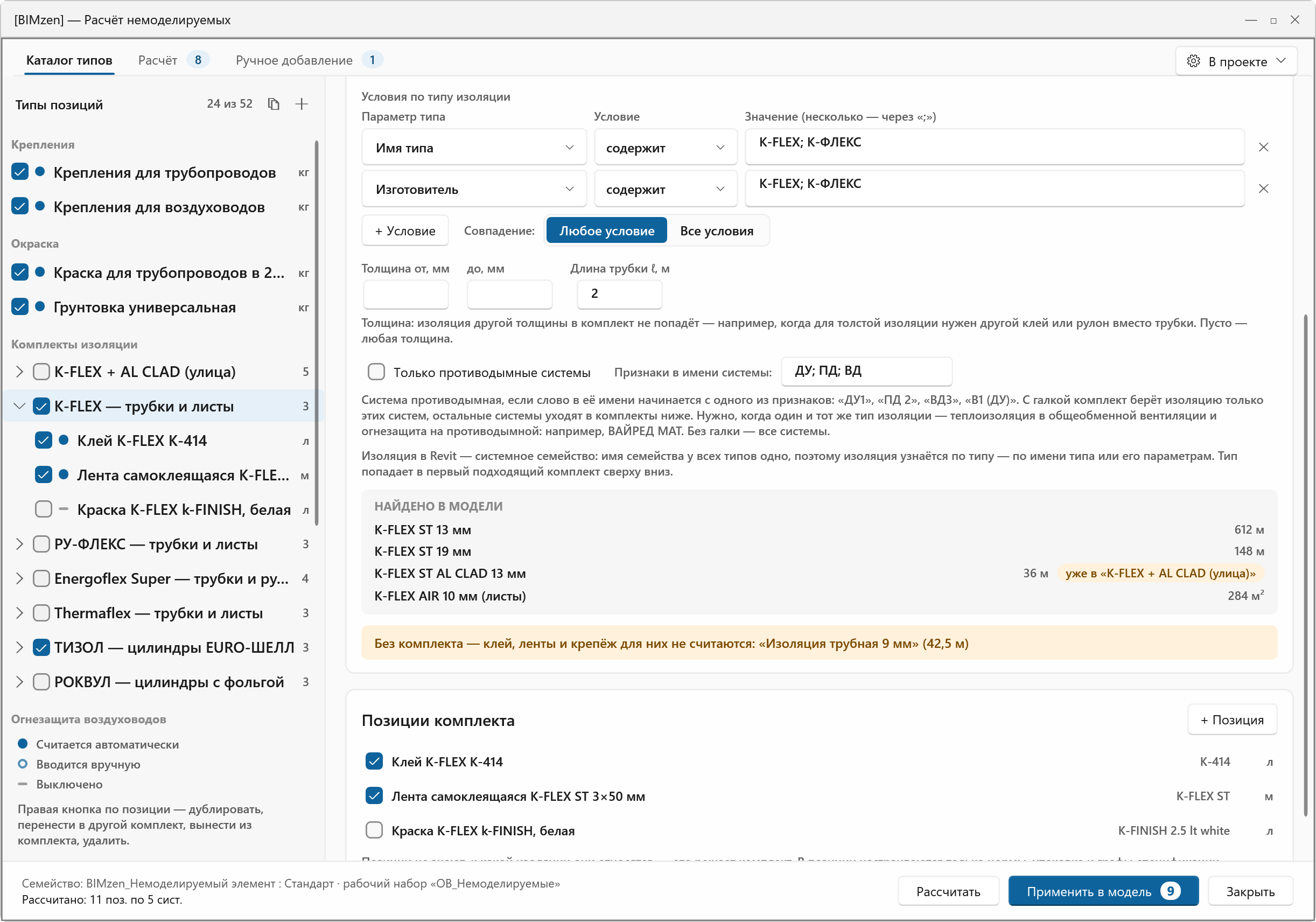

Комплект K-FLEX: условия по типу изоляции, найденные в модели типы и позиции комплекта

• Как узнать изоляцию. Трубы, воздуховоды или те и другие; условия по имени или любому параметру типа изоляции («содержит», «равно», «начинается с», «не содержит», несколько значений через «;»); совпадение по любому условию или по всем.
• Толщина от и до. Когда для толстой изоляции нужен другой клей или рулон вместо трубки — изоляция другой толщины в комплект не попадает.
• Только противодымные системы. Комплект берёт изоляцию систем, в имени которых есть слово, начинающееся с признака: по умолчанию «ДУ», «ПД» или «ВД» (ГОСТ 21.602; «ДУ1», «В1 (ДУ)»), признаки меняются рядом с флажком. Изоляция остальных систем уходит в комплекты ниже. Нужно, когда один тип изоляции — теплоизоляция на общеобменной вентиляции и огнезащита на противодымной, как ВАЙРЕД МАТ. Огнезащите транзитных воздуховодов флажок не нужен — она узнаётся по типу изоляции.
• Найдено в модели. Какие типы изоляции подходят под правило и не забрал ли их комплект выше. Тип попадает в первый подходящий комплект сверху вниз, порядок меняется стрелками.
• Изоляция без комплекта — типы, для которых не считается ни одна позиция, — показана предупреждением в комплекте и на вкладке «Расчёт».
• Перенос и дублирование. Позицию можно перенести в другой комплект или вынести из него (правая кнопка по позиции). «Дублировать комплект» — копия со всеми позициями для другого производителя или линейки.

Способ «По изоляции»

• Базы нормы: длина изоляции, наружная площадь, стыки трубок, фитинги, количество изоляции. Строки складываются: клей на трубки + клей на листы воздуховодов + клей на фитинги. Если есть строка «Фитинги» (1 на фитинг с изоляцией), фитинги в длину и площадь уже не входят.
• Формулы клея и ленты. Клей — продольный шов и торцы на каждом стыке (методика K-FLEX), лента — продольный шов и поперечный стык на каждую трубку; стыки считаются по длине трубки (2 м, с покрытием и цилиндры — 1 м). Задаётся только коэффициент, формулы одни для всех производителей.
• Нормы по толщине изоляции — таблица «толщина до → значение», в записи как в документе производителя: расход на единицу или «метров трубки на 1 л клея».
• Нормы по пределу огнестойкости EI — для огнезащиты воздуховодов; предел берётся из имени или параметров типа изоляции («EI 60»).
• Упаковка в примечание. В спецификацию пишется расчётное количество, а в примечание — упаковки: «3 банки по 2,6 л + 1 банка 0,8 л».

Встроенный каталог BIMzen

• Крепления трубопроводов и воздуховодов по СП 73.13330.2016, краска и грунтовка.
• Комплекты производителей — K-FLEX, РУ-ФЛЕКС, Energoflex, Thermaflex, ТИЗОЛ, РОКВУЛ — с марками и кодами продукции. Включены K-FLEX и цилиндры ТИЗОЛ; остальные включаются одним флажком — позиции внутри уже включены.
• Комплекты для улицы — отдельные типы изоляции с покровным слоем: K-FLEX + AL CLAD, Energoflex + Energopack TK, РУ-ФЛЕКС + ПРОМ АЛЮ, цилиндры РОКВУЛ и ТИЗОЛ под металлическим кожухом. Комплект для улицы стоит выше основного и забирает только типы, в имени которых есть покрытие («K-FLEX ST AL CLAD 13 мм»). Клей и ленты основного комплекта в нём повторены: меняете норму — поправьте в обоих.
• Огнезащита воздуховодов — РОКВУЛ ВАЙРЕД МАТ 105 (включён), МиК-Изол ОБМ-Вент, ТИЗОЛ ЕТ ВЕНТ.
• Ручные позиции — антикоррозионное покрытие, пропиленгликоль, хладагент R410A.
• Варианты — выключенными позициями. Бандаж с пряжками для цилиндров РОКВУЛ, другие крепления ВАЙРЕД МАТ, краски производителей — включите, если нужны.
• Новые позиции BIMzen в сохранённый каталог сами не приходят. Каталог, который уже хранится в проекте или на компьютере, получает их только через «Сбросить к настройкам BIMzen» (свои правки при этом пропадут) или импорт.

Расчёт

• Система — из параметра. По умолчанию — параметр «Имя системы» из «Настройки»; можно выбрать встроенный «Имя системы» Revit или другой параметр труб, воздуховодов и изоляции.
• Выбор систем с поиском, «Все / Ничего / Инвертировать»; флажок у выделенной строки меняет все выделенные.
• Таблица «было → станет». Каждая позиция по каждой системе помечена: «Новая», «Изменится», «Совпадает», «Будет удалена». Позиции, которых больше нет — система исчезла или позиция выключена, — удаляются из модели.
• Записываются только изменения. До «Применить в модель» расчёт — предпросмотр. Номер размещённого элемента — ссылка: щелчок покажет его в модели.
• Без дублей. Размещённые элементы помнят свою позицию каталога, поэтому переименование позиции не создаёт второй элемент.

Ручное добавление

Позиции, которые не считаются по модели, — теплоноситель, хладагент, виброизоляторы. Таблица с графами спецификации и системой; «+ Из каталога» подставляет позицию с наименованием, маркой и кодом. Строки попадают в модель по «Применить в модель», удаление размещённой строки — тоже после «Применить».

• Вопрос при закрытии. Если есть неприменённые изменения, окно спросит: применить и закрыть, закрыть без применения или вернуться.
• Семейство не готово — видно сразу. Пока семейство-пустышка не загружено в проект или в нём нет нужных параметров, внизу окна красная плашка, а «Применить в модель» недоступно. Каталог, расчёт и ручные строки работают; семейство BIMzen загружается кнопкой прямо из плашки.

Как пользоваться

1. Один раз на проект: BIMzen → Настройка → Настройка — проверьте семейство-пустышку и рабочий набор (см. ниже).
2. BIMzen → Спецификация → Расчёт немоделируемых.
3. На вкладке Каталог типов включите комплекты изоляции, которые есть в проекте.
4. На вкладке Расчёт проверьте параметр системы и отметьте системы.
5. Нажмите Рассчитать и проверьте таблицу «было → станет».
6. При необходимости добавьте строки на вкладке Ручное добавление.
7. Применить в модель — позиции появятся в спецификации.

Настройка

BIMzen для Revitпанель «Настройка»доступно

Кнопка Настройка на панели «Настройка» задаёт, куда и как BIMzen записывает позиции спецификации: семейство-пустышку для немоделируемых элементов, рабочий набор и имена параметров, общие для всех команд спецификации.

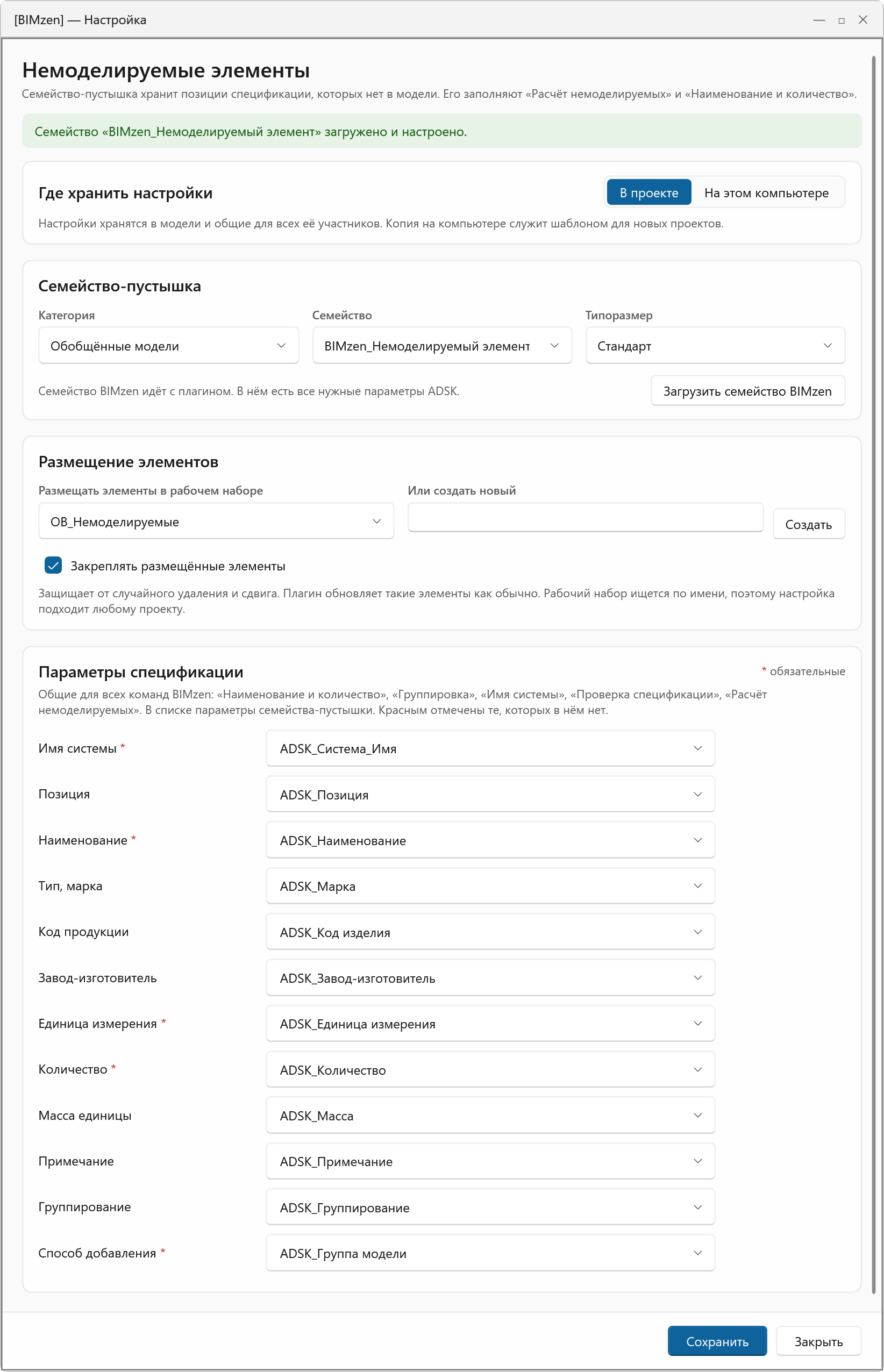

«Настройка»: семейство-пустышка, рабочий набор, закрепление и «Параметры спецификации»

• Проверка семейства в этом проекте. Если семейства нет или в нём нет параметров для обязательных граф — красная плашка и кнопка Загрузить семейство BIMzen: семейство идёт с плагином, все параметры ADSK в нём уже есть. Поля граф без параметра подсвечены красным.
• Где хранить настройки. В проекте (по умолчанию) — семейство, рабочий набор и параметры переезжают вместе с моделью и общие для всех участников; заодно они становятся шаблоном этого компьютера. На этом компьютере — только у вас. Проект без своих настроек берёт шаблон компьютера.
• Рабочий набор — по имени, поэтому настройка подходит любому проекту. Набора нет в проекте — красная плашка, запись недоступна; набор не выбран в совместной модели — предупреждение, что элементы попадут в активный. Новый набор можно создать прямо здесь.
• Закрепление размещённых элементов (по умолчанию включено) — защита от случайного удаления и сдвига. Ранее размещённые закрепляются при следующем «Применить в модель». Плагин обновляет закреплённые элементы как обычно. Действует и для дополнительных позиций «Наименования и количества».
• Совместная работа. Элементы, занятые другим пользователем, не меняются и попадают в отчёт. Если настройки проекта заняты или устарели, будет понятное сообщение: синхронизируйтесь и повторите.
• Вопрос при закрытии, если изменения не сохранены.

Параметры спецификации

Имена параметров наименования, позиции, марки, кода, изготовителя, единицы, количества, массы, примечания, имени системы и группирования задаются в одном месте и действуют во всех командах спецификации: «Наименование и количество», «Группировка», «Имя системы», «Проверка спецификации» и «Расчёт немоделируемых». В окнах этих команд имя параметра показано, но не правится — меняется только здесь.

• Обязательные графы отмечены звёздочкой: имя системы, наименование, единица измерения, количество, способ добавления.
• «Способ добавления» — графа, в которую пишется «Авторасчёт» или «Вручную»: по ней позиции различают в фильтрах и спецификации.
• «Имя системы» — сюда пишет команда «Имя системы»; из него же «Расчёт немоделируемых» по умолчанию берёт систему. «Группирование» — сюда пишет «Группировка».
• По умолчанию — параметры ADSK. Свой параметр выбирается из списка параметров семейства-пустышки; параметр группирования из прежних настроек «Группировки» переносится автоматически.
