Создать уровни

BIMzen для Revitпанель «BIM»с версии 1.7.4доступно

Уровни в модели раздела должны сходиться с уровнями архитектуры — по отметке, имени и протяжённости. Создать уровни берёт их из связи и приводит к текущей модели, а в базовой модели даёт завести уровни таблицей с нуля.

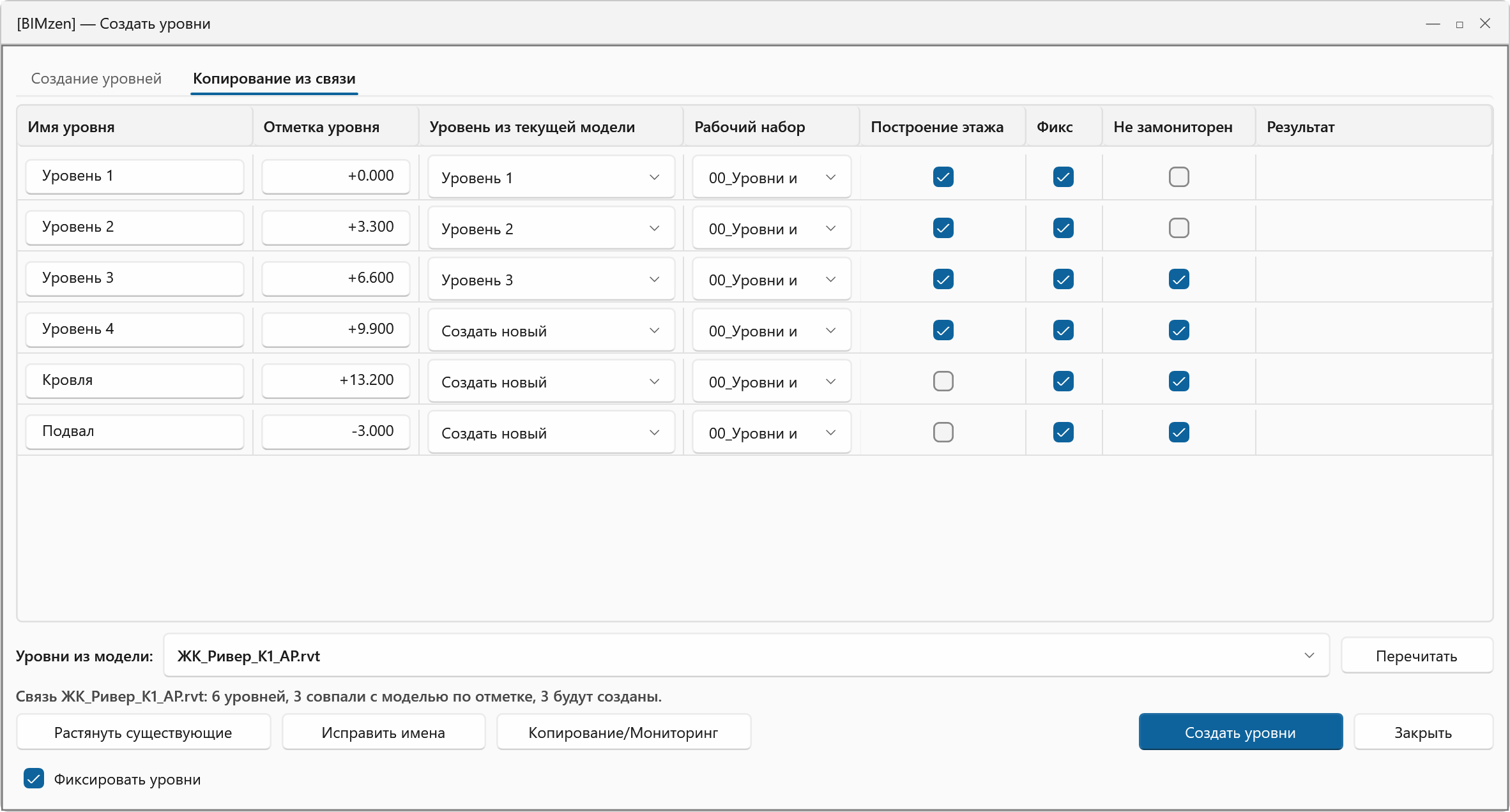

«Копирование из связи»: отметки приведены к модели, совпавшие уровни подставлены, остальные будут созданы

Две вкладки

⇊открыта по умолчанию

Копирование из связи

Выберите загруженную связь — таблица заполнится её уровнями. Отметки приводятся к текущей модели с учётом вертикального смещения связи, поэтому уровни сходятся даже при размещении со сдвигом.

✎для базовой модели

Создание уровней

Таблица заполняется вручную: имя, отметка, рабочий набор, «Построение этажа», фиксация. Годится архитектурной или базовой модели, где уровни задаются с нуля.

Что умеет

• Отметка всегда со знаком — «+3.000», «-1.200», в метрах. Принимаются точка и запятая; нераспознанное значение подсвечивается и не даёт выполнить строку.
• Уровень из текущей модели. Уровни модели подставляются автоматически по совпадению отметки с точностью до миллиметра. Выбранный уровень не создаётся заново, а приводится к параметрам строки.
• Дубликат не создаётся. Строка с занятой отметкой приглушается; подсказка говорит, какой уровень занял отметку.
• Растянуть существующие. Уровням модели задаётся общая (3D) протяжённость одноимённых уровней связи, читается из её разрезов и фасадов.
• Исправить имена. Расхождение имён со связью подсвечивается оранжевым, кнопка переименовывает такие уровни разом. Молча чужие уровни не переименовываются.
• Рабочий набор и фиксация. Набор из списка или вписанный (создастся); флажок «Фиксировать уровни» задаёт значение всем строкам и запоминается.
• Не замониторен. Столбец показывает, мониторит ли уровень элемент связи. Кнопка Копирование/Мониторинг открывает штатный инструмент Revit, где связь мониторинга и создаётся.
• Уровни, занятые другим пользователем, пропускаются с пояснением; итог по каждой строке — в столбце «Результат».

Как пользоваться

1. BIMzen → BIM → Создать уровни.
2. На вкладке Копирование из связи выберите связь в списке «Уровни из модели». Таблица заполнится.
3. Проверьте столбец Уровень из текущей модели: для совпавших отметок подставлен существующий уровень, для новых — «Создать новый».
4. Задайте рабочий набор и флажки Построение этажа и Фикс.
5. Нажмите Создать уровни. При необходимости — Растянуть существующие и Исправить имена.
