Редактор РН связей

BIMzen для Revitпанель «BIM»с версии 1.0.0доступно

В большом проекте связи разъезжаются по рабочим наборам: экземпляр в одном, тип в другом, а «Рабочий набор 1» собирает всё, что забыли переназначить. Редактор РН связей показывает все связи проекта в одной таблице и позволяет поправить их за минуту.

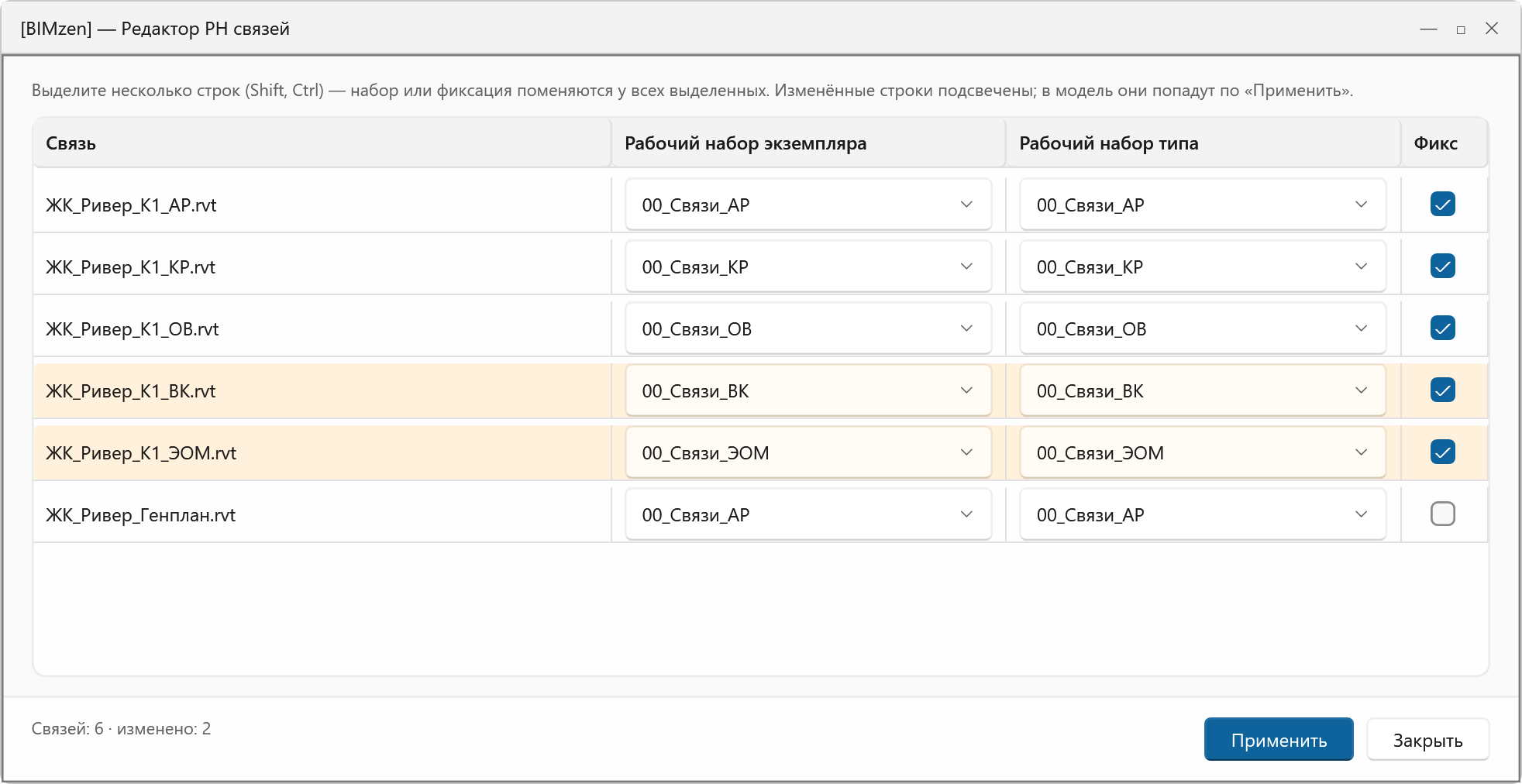

Все связи проекта: рабочий набор экземпляра, рабочий набор типа, фиксация. Изменённые строки подсвечены, внизу — счётчик изменений

Что умеет

• Экземпляр и тип раздельно. У связи два рабочих набора — у экземпляра и у типа. Оба видны и меняются в одной строке. Набор типа меняется у всех экземпляров этой связи — подсказка у поля говорит, у скольких.
• Несколько строк сразу. Выделите строки с Shift или Ctrl — рабочий набор и фиксация поменяются у всех выделенных.
• Фиксация с первого щелчка. Галка «Фикс» ставит и снимает закрепление связи, чтобы её не сдвинули случайно.
• Видно, что изменилось. Изменённые строки подсвечены, внизу — счётчик: «Связей: 6 · изменено: 2». В модель правки попадают только по «Применить».
• Окно остаётся открытым. После «Применить» можно продолжить правку. Если закрыть окно с неприменёнными изменениями, программа спросит, что с ними делать.
• Занятые связи не мешают. Связи, занятые другим пользователем, пропускаются, остальные применяются; пропущенные перечислены в сообщении.
• Файл без совместной работы. Рабочих наборов в нём нет — окно предупреждает об этом плашкой, и доступна только фиксация.

Как пользоваться

1. BIMzen → BIM → Редактор РН связей.
2. Выберите рабочие наборы экземпляра и типа из выпадающих списков. Чтобы поменять сразу несколько связей, выделите их строки с Shift или Ctrl.
3. Поставьте галки Фикс там, где связь должна быть закреплена.
4. Проверьте подсвеченные строки и нажмите Применить.

Связанная команда

Переносите проект с сервера в папку или обратно — Обновить связи подбирает рабочие наборы сама, по имени модели и дисциплине.
