Развёртки помещений

BIMzen для Revitпанель «АР»с версии 1.4.0доступно

Развёртка стен помещения — виды по каждой стене, именование, лист, номера углов на плане. На объекте с сотней помещений это дни рутины. Развёртки помещений делает это за один прогон по выбранным помещениям, а вид 1 у каждого помещения начинается с понятного угла — от входа или с верхнего левого. С версии 1.14.2 так же разворачиваются отдельные стены — фасадные, лестничные, перегородки — и колонны.

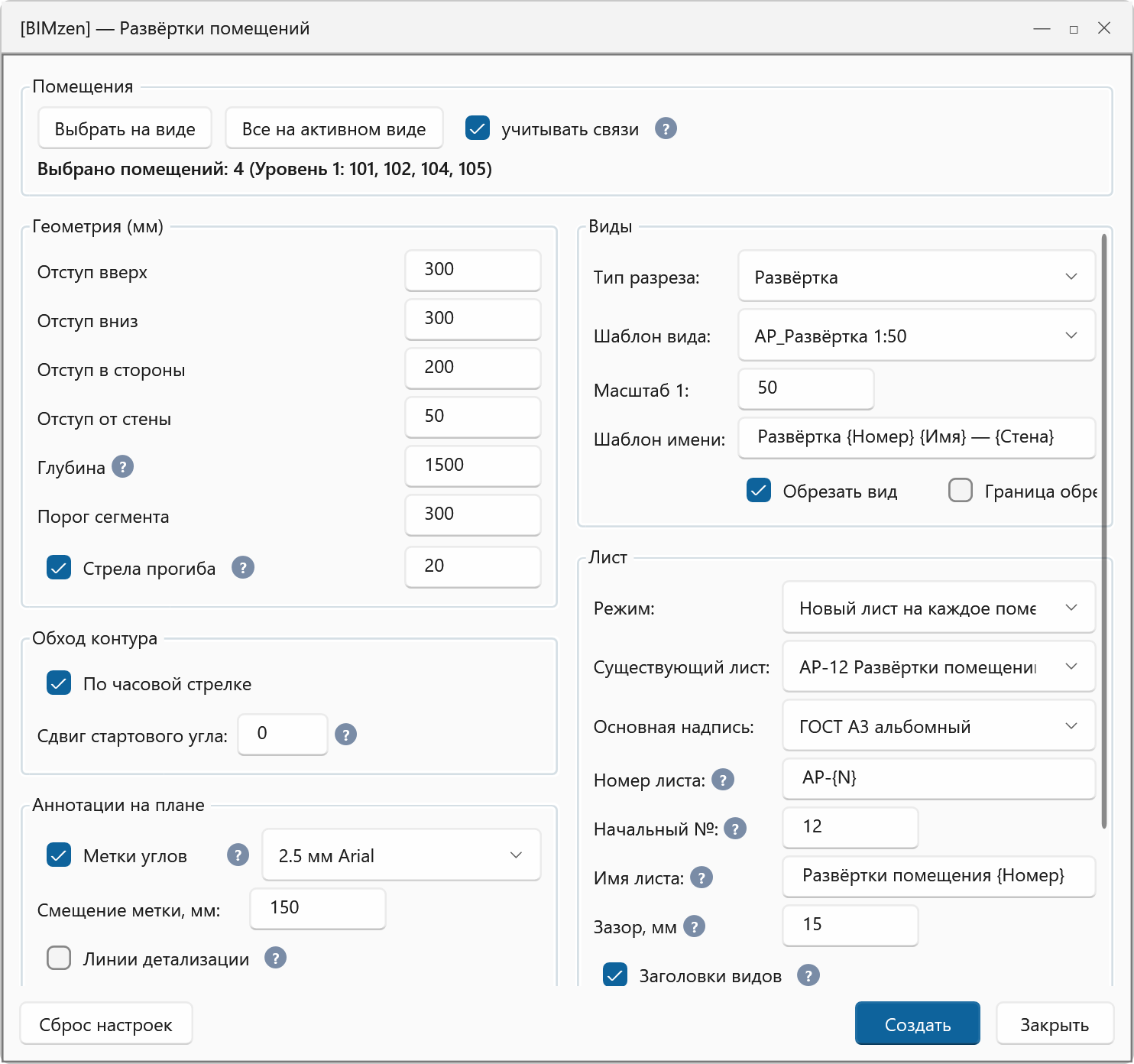

Режим «Помещения»: список с началом развёртки, схема контура — шахта внутри помещения получает свои номера углов

Что умеет

• Начало по правилу. «От входа»: вид 1 — стена с входной дверью, от угла слева от двери, если смотреть изнутри. Вход — дверь в соседнее помещение, из нескольких — самая широкая; двери нет — верхний левый угол. «С верхнего левого угла»: угол, ближайший к верхнему левому углу помещения на плане, с учётом поворота плана.
• Своё начало у помещения. Щелчок по углу на схеме, стрелки «предыдущий / следующий угол» или «Указать на плане». Своё начало хранится в самом помещении (у помещения из связи — в текущем проекте) и находится по ближайшему углу, поэтому переживает правки стен. «По правилу» снимает его. Стена короче, чем «Короче не делать», началом не становится — начало переходит на следующий угол.
• Схема контура. Номера углов в порядке обхода, начало — красным, двери и стрелка направления обхода. Сложная форма — Г-образная, с нишами и выступами — нумеруется по всем углам. Дуга делится на части, у каждой свой вид и свой угол.
• Список помещений с числом стен, началом развёртки и пометкой «есть N видов», если развёртки уже создавались.
• Если развёртки уже есть. «Пересоздать» — старые виды, номера углов на плане и номера стыков удаляются, новые встают на то же место листа: так меняют начало у готовых развёрток. «Пропустить» — помещение не трогается. «Создать ещё» — новые виды рядом со старыми.
• Колонны и шахты внутри. С флажком «Колонны и шахты внутри» колонны и шахты, стоящие внутри помещения, получают свои виды, а номера продолжают обход стен.
• Выбор помещений. «Выбрать на плане» — обычный выбор Revit, щелчками или рамкой. «Из связи» — щелчки внутри помещений вставленной связи, даже если помещения связи на плане не видны; Esc — закончить. Обе кнопки дополняют список, «Очистить» начинает его заново. «Все на плане» — все помещения этажа плана, с флажком — и помещения связей того же этажа. Помещения, выделенные перед запуском, сразу попадают в список. В Revit 2022 и новее выбранные помещения отмечены на плане зелёной галочкой — модель она не меняет и исчезает при закрытии окна.
• Границы вида. Отступы вверх, вниз, в стороны и от стены, глубина, минимальная длина стены и деление дуговых стен — в миллиметрах.
• Виды. Тип разреза, шаблон вида, масштаб, шаблон имени с номером, именем и уровнем помещения, обрезка вида.
• Лист. Новый лист на каждое помещение, существующий лист или без размещения; основная надпись, шаблоны номера и имени листа, зазор между видами, заголовки видов.
• На плане и на видах. Номера углов на плане выбранным типом текста, линии к углам, линии сгиба; номера углов и линии стыка на развёртках.
• Настройки — в проекте или на компьютере. Меню «Настройки» в шапке окна. По умолчанию — в проекте: общие для всех участников модели, с типами видов, шаблонами и листами этого проекта. «Вернуть стандартные» — в том же меню.

Стены и колонны

Переключатель над списком: Помещения / Стены / Колонны. У каждого режима свой список и свои шаблоны имени вида и листа, остальные настройки общие.

• Стены своей модели и из связи — развёртка с наружной или внутренней стороны, без помещения. «Сторона новых стен» задаёт сторону по умолчанию, кнопка «⇄» в строке переворачивает её у отдельной стены.
• Одна лента. Стены, соединённые концами и показанные с одной стороны, идут подряд одной лентой; на внешних углах грани продлеваются до пересечения. Замкнутое кольцо стен — замкнутая лента. Пока только прямые стены, дуговые пропускаются.
• Колонны — архитектурные и несущие, своей модели и из связи — получают 4 вида по сторонам, взгляд снаружи. Вид 1 — сторона, обращённая вверх на плане, дальше против часовой: каждый вид читается слева направо. Сторона, прижатая к стене, пропускается.
• Схема под списком показывает ленту стен или колонну и сторону взгляда; номера на плане ставятся со стороны наблюдателя.
• Имена видов по умолчанию — Развертка_стена_{Марка}_{Сторона}_{N} и Развертка_колонна_{Марка}_{N}; в шаблон можно вставить тип, уровень и любой параметр стены.

Режим «Стены»: три наружные стены одной лентой и перегородка с внутренней стороны; на схеме — лента и сторона взгляда

Как пользоваться

1. Откройте план и запустите BIMzen → АР → Развёртки помещений. Окно можно не закрывать и продолжать работу в модели.
2. Выберите режим — Помещения, Стены или Колонны — и наберите список: Выбрать на плане, Из связи или Все на плане.
3. Для помещений в карточке Обход выберите правило начала и направление. Если у помещения начало нужно другое — выберите его в списке и щёлкните нужный угол на схеме. Для стен выберите сторону.
4. Если развёртки уже создавались, выберите, что с ними делать: пересоздать, пропустить или создать ещё.
5. Настройте границы, виды и лист. Значения запоминаются при создании развёрток.
6. Нажмите Создать развёртки. По итогу появится окно с числом помещений и видов.

Развёртки прежних версий

Команда узнаёт только развёртки, созданные начиная с версии 1.11.3. Развёртки из прежних версий один раз удалите вручную — дальше «Пересоздать» будет работать само.
