Группировка

BIMzen для Revitпанель «Спецификация»доступно

Спецификация по ГОСТ сортируется по параметру группирования: сначала воздуховоды, потом фасонные части, потом оборудование. Заполнять его руками у тысяч элементов — вечер. Группировка заполняет параметр по правилам: категория → значение, с исключениями для отдельных семейств и заданным порядком.

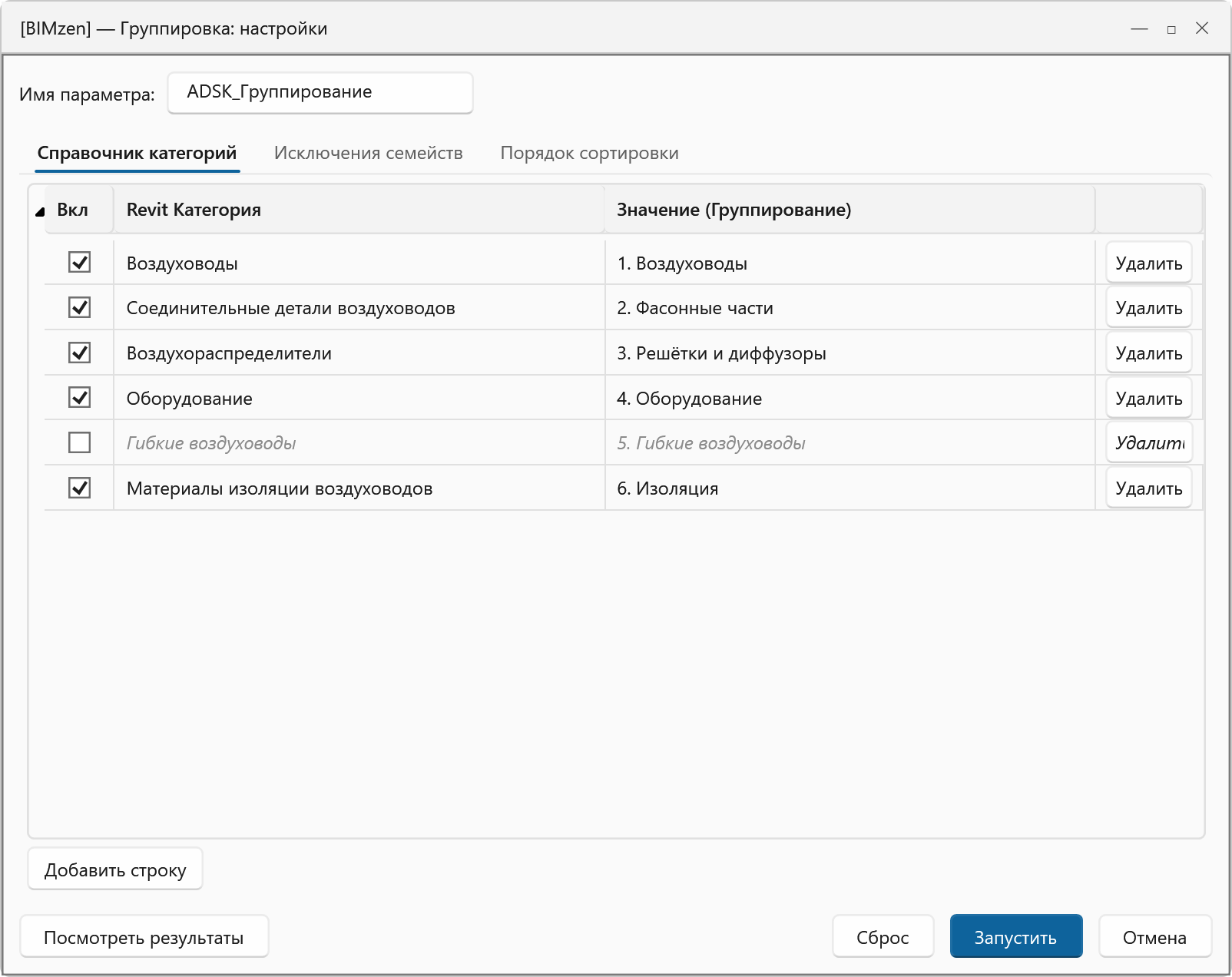

Справочник категорий: какая категория Revit получает какое значение группирования

Что умеет

• Справочник категорий. Каждой категории Revit — своё значение. Категории, которых нет в модели, приглушены. Галка «Вкл» срабатывает с первого клика, значения правятся прямо в ячейках, строка удаляется значком.
• Исключения семейств. Часть имени семейства → другое значение: например, «Шумоглушитель» уходит к оборудованию, а не к фасонине.
• Порядок сортировки. Перетаскивание строк или кнопки «Вверх» и «Вниз» задают порядок значений; номера («1. Воздуховоды», «2. Фасонные части») проставляются при записи автоматически.
• Проверка без записи. «Посмотреть результаты» показывает, у каких элементов параметр уже заполнен, пуст или заблокирован формулой, — в модель при этом ничего не пишется.
• Параметр — из общих настроек. Куда писать группу, задаётся в «Настройка» → «Параметры спецификации» — одном месте для всех команд спецификации. В окне «Группировки» имя параметра показано, но не правится. Параметр из прежних настроек «Группировки» переносится автоматически.
• «Сбросить к настройкам BIMzen» возвращает исходный справочник одной кнопкой.

Результат

После записи открывается окно результата. Оно не мешает работать в модели: можно выделять элементы и править их, не закрывая отчёт.

Результат: итоги плитками, «требуют внимания» — первыми, записанное — по значениям

• Итоги плитками — записано, уже было верно, требуют внимания, без значения.
• «Требуют внимания» — первыми и раскрытыми: элемент занят другим пользователем, параметр не найден, параметр заблокирован формулой или задан в типе, ошибка — с причиной.
• «Записано» — по значениям: видно, сколько элементов каждой категории и типоразмера получили «1. Воздуховоды», «2. Фасонные части» и так далее.
• «Выделить» и «показать» у каждой строки — выделить элементы в Revit или выделить и приблизить вид; у группы — «выделить все».
• «Скопировать отчёт» — весь список с номерами элементов в буфер обмена.

Как пользоваться

1. BIMzen → Спецификация → Группировка.
2. Проверьте параметр группирования (меняется в Настройка → Параметры спецификации).
3. Настройте справочник категорий, исключения и порядок.
4. Посмотреть результаты — проверка без записи: что заполнено, что пусто, что заблокировано.
5. Запустить — параметр заполнится у элементов включённых категорий справочника; в окне результата разберите строки «Требуют внимания».
