Обновить связи

BIMzen для Revitпанель «BIM»с версии 1.6.0доступно

Проект переехал: с Revit Server на локальный диск, из одной папки в другую, на другой сервер. Диспетчер связей Revit предлагает перевыбирать каждый файл вручную. Обновить связи делает это за один проход: находит файлы, сопоставляет их со связями проекта, подбирает рабочие наборы и применяет всё одной кнопкой.

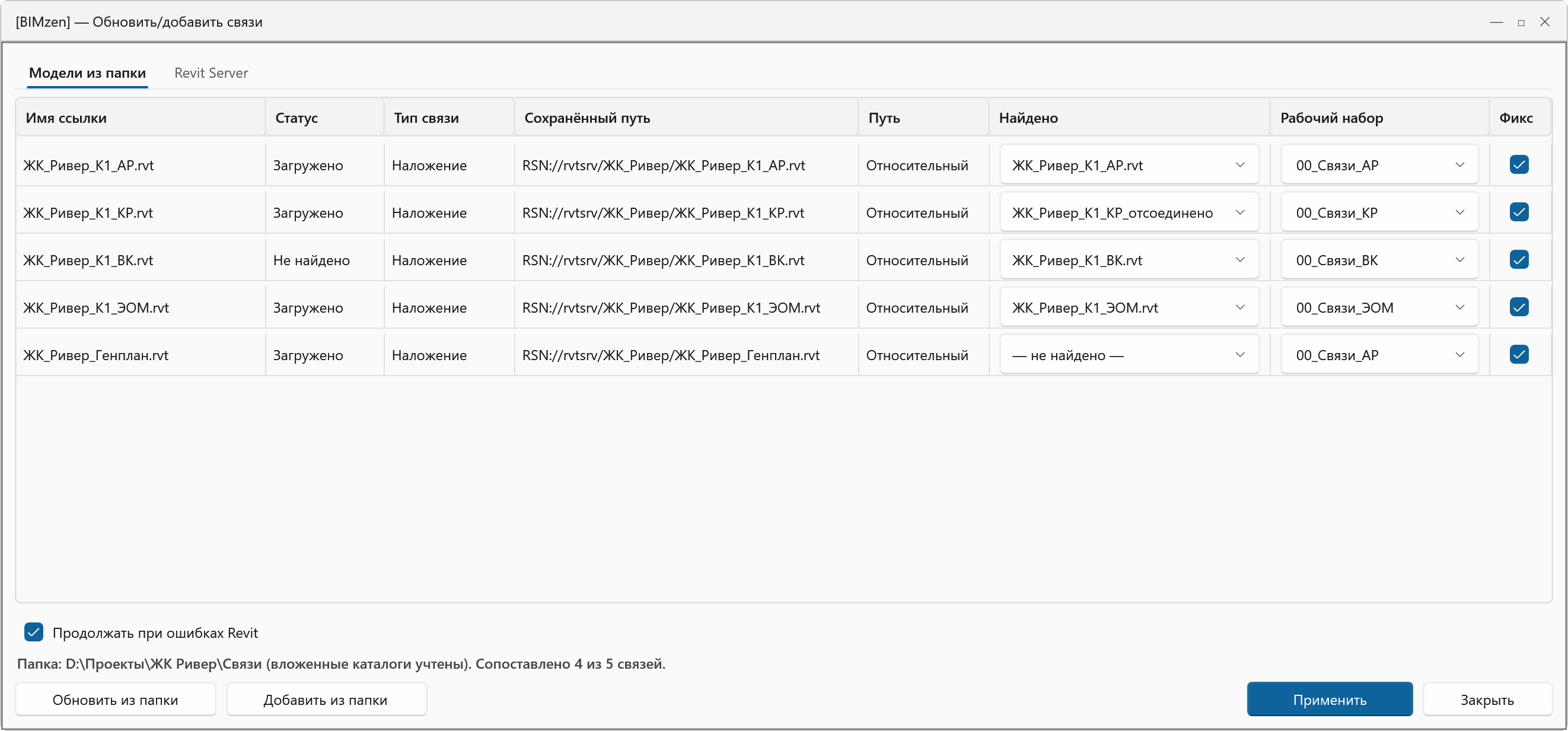

Вкладка «Модели из папки»: столбцы Диспетчера связей плюс «Найдено», «Рабочий набор» и «Фикс»

Что умеет

• Сопоставление в два прогона. Сначала точное совпадение имён, затем по части имени с отсечением служебных суффиксов: _отсоединено (в том числе несколько раз), _user2, _петров, _k@gmail.com.
• Столбец «Найдено». Для каждой связи — подходящие файлы с полным путём, датой и размером в подсказке. Если кандидатов несколько, берётся самый свежий; пункт «Показать все файлы…» раскрывает остальные.
• Рабочий набор. Список текущих наборов связей, ввод вручную (несуществующий создаётся) и автоподбор по имени модели или дисциплине — АР, КР, ОВ1 в кириллице и транслите. Применяется и к типу связи, и к экземплярам.
• Фиксация. Закрепление связи ставится и снимается в той же таблице; выделили несколько строк — флажок меняется у всех.
• Добавить связи. Окно с найденными моделями, ещё не подключёнными к проекту: вариант размещения («Авто — по общим координатам», центры, точка съёмки), рабочий набор и фиксация.
• Непрерывная загрузка. Всплывающие предупреждения Revit обрабатываются автоматически, проблемная связь пропускается, остальные грузятся дальше. Переключатель «Продолжать при ошибках Revit» и кнопка «Прервать».
• Отчёт. Что обновлено, что добавлено, что с ошибкой и почему — по-русски, прямо в столбце «Результат» и в итоговом окне. Причина сбоя попадает в журнал.
• Цветовая подсветка. Зелёный — найдено однозначно, жёлтый — по части имени, красный — несколько кандидатов; после применения — обновлено, добавлено, предупреждение, ошибка.

Вкладка «Revit Server»

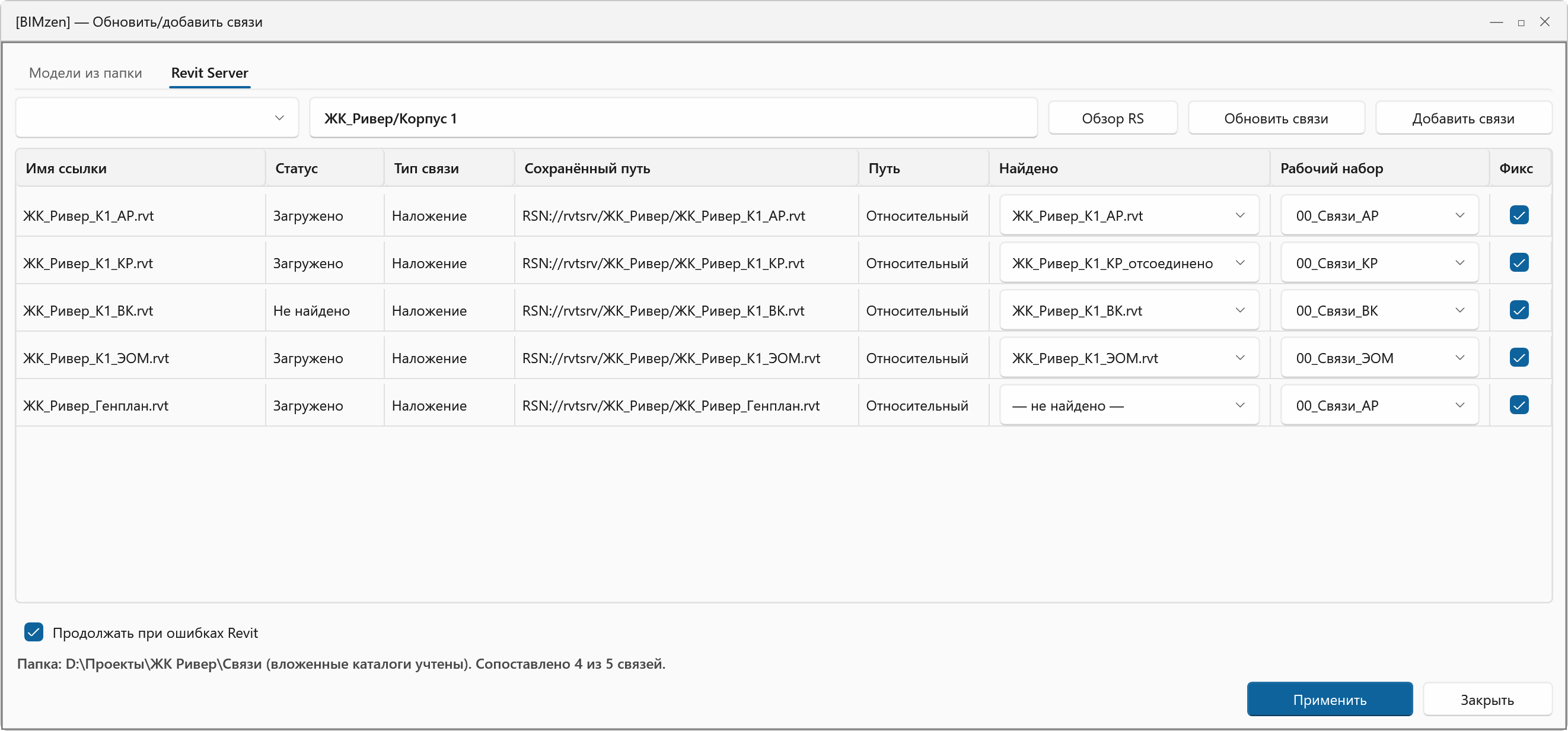

Связи обновляются и добавляются прямо с сервера — без выгрузки моделей в папку

• Список серверов заполняется адресами, настроенными для активной версии Revit (rsn.ini). Путь к папке можно вписать руками: RSN://сервер/папка, \\сервер\папка или просто папка/подпапка.
• Обзор сервера деревом. Папки читаются по мере раскрытия, следующий уровень подгружается заранее — дерево не замирает на большом сервере. Выбранный сервер и папка запоминаются.
• Накопление за сеанс. Модели из разных папок и серверов складываются в общий список — таблицу можно заполнять постепенно и применить всё разом.
• Понятная причина недоступности. Нет прав, нет папки, версия службы не совпадает с версией Revit, VPN выключен, или порт открыт, но за ним не веб-служба сервера — окно продолжает работать и объясняет, что делать.

Как пользоваться

1. Откройте вкладку BIMzen → панель BIM → Обновить связи.
2. На вкладке Модели из папки нажмите Обновить из папки и укажите папку (можно с вложенными каталогами). Или перейдите на вкладку Revit Server, выберите сервер и папку.
3. Проверьте столбец Найдено: красные строки — выберите нужный файл из списка.
4. Уточните рабочие наборы и фиксацию, если автоподбор не угадал.
5. Нажмите Применить. Дождитесь отчёта. Повторное «Применить» не переделывает уже сделанное.
6. Чтобы подключить новые модели — Добавить из папки / Добавить с сервера.

Совместная работа

Столбцы «Рабочий набор» и «Фикс» доступны в файлах-хранилищах. Связи в закрытых рабочих наборах тоже обновляются.
