В разработке
Эти команды уже существуют, но в выпуск пока не входят: они есть только в тестовых сборках или помечены на ленте как «в разработке». Мы описываем их заранее, чтобы было понятно, куда движется плагин. Замечания и пожелания по ним особенно ценны — напишите нам.
скороСоздать уровни
Готова, проходит проверку на проектах — выйдет в версии 1.7.4. Описана на своей странице.
в разработкеАвторасстановка марок
Марки на активном виде по категориям и типам марок, с фильтром и мультивыносками.
в разработкеПроверка МГЭ
Соответствие элементов классификатору Мосгосэкспертизы: коды и заполненность параметров.
в разработкеТеплопотери и теплопритоки
Зимний и летний расчёт по помещениям с диагностикой и записью в модель.
в разработкеМенеджер пространств
Пространства по помещениям связанной архитектуры, уровень к уровню.
в разработкеРешатель коллизий
Исправления, подготовленные в Navisworks, применяются в Revit списком.
в разработкеНемоделируемые элементы (ручной режим)
Старший брат «Расчёта немоделируемых»: таблицы по трубам и воздуховодам и ручной ввод позиций.

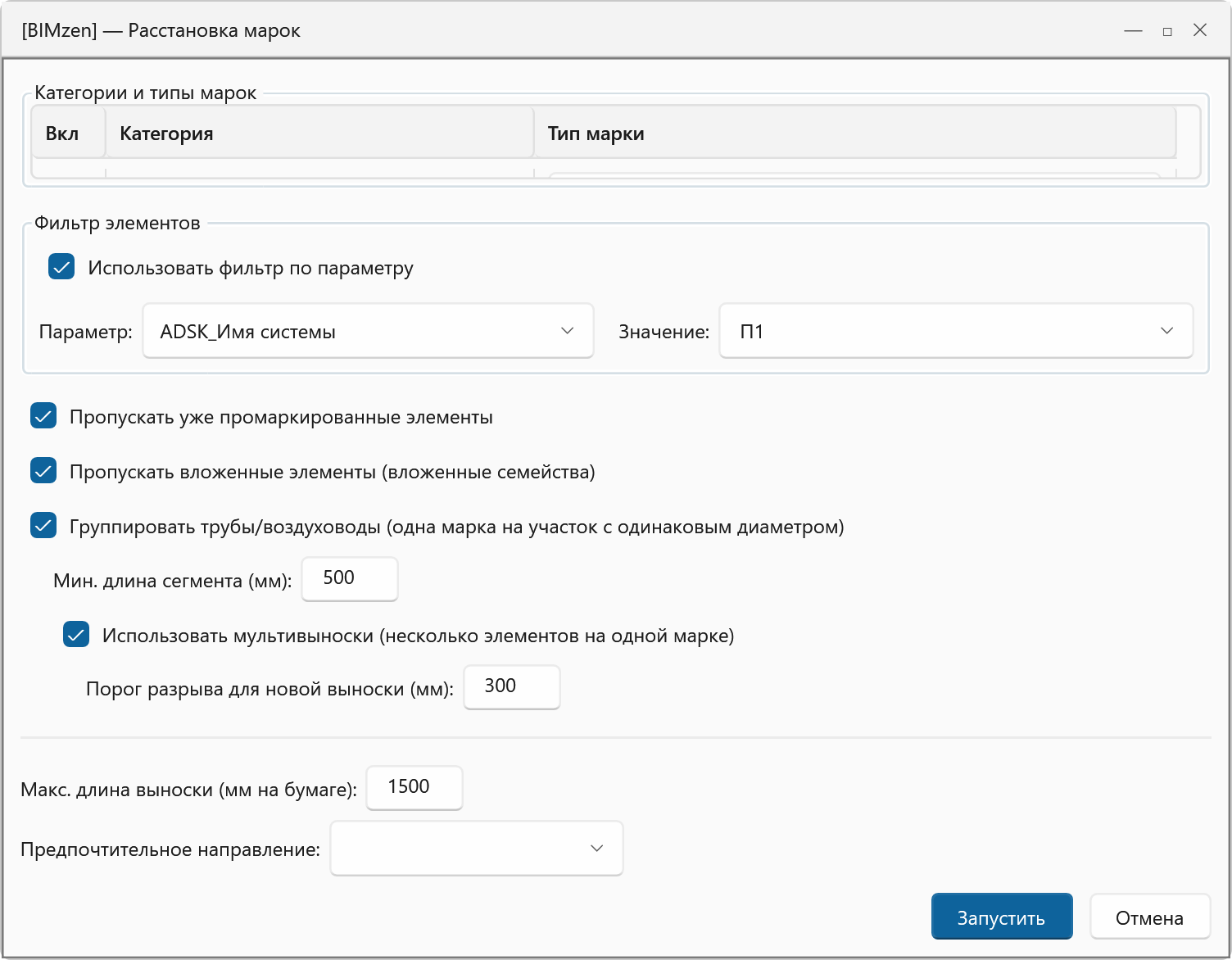

Авторасстановка марок
в разработкеМарки на активном виде расставляются автоматически: для каждой категории выбирается тип марки, элементы можно отфильтровать по параметру — например, промаркировать только систему П1.
- Категории и типы марок — воздуховоды, трубы, оборудование, воздухораспределители; для каждой свой тип марки.
- Группировка труб и воздуховодов — одна марка на участок с одинаковым диаметром, порог по длине сегмента.
- Мультивыноски — несколько элементов на одной марке, порог разрыва для новой выноски.
- Пропуск уже промаркированных и вложенных элементов, предпочтительное направление и максимальная длина выноски.

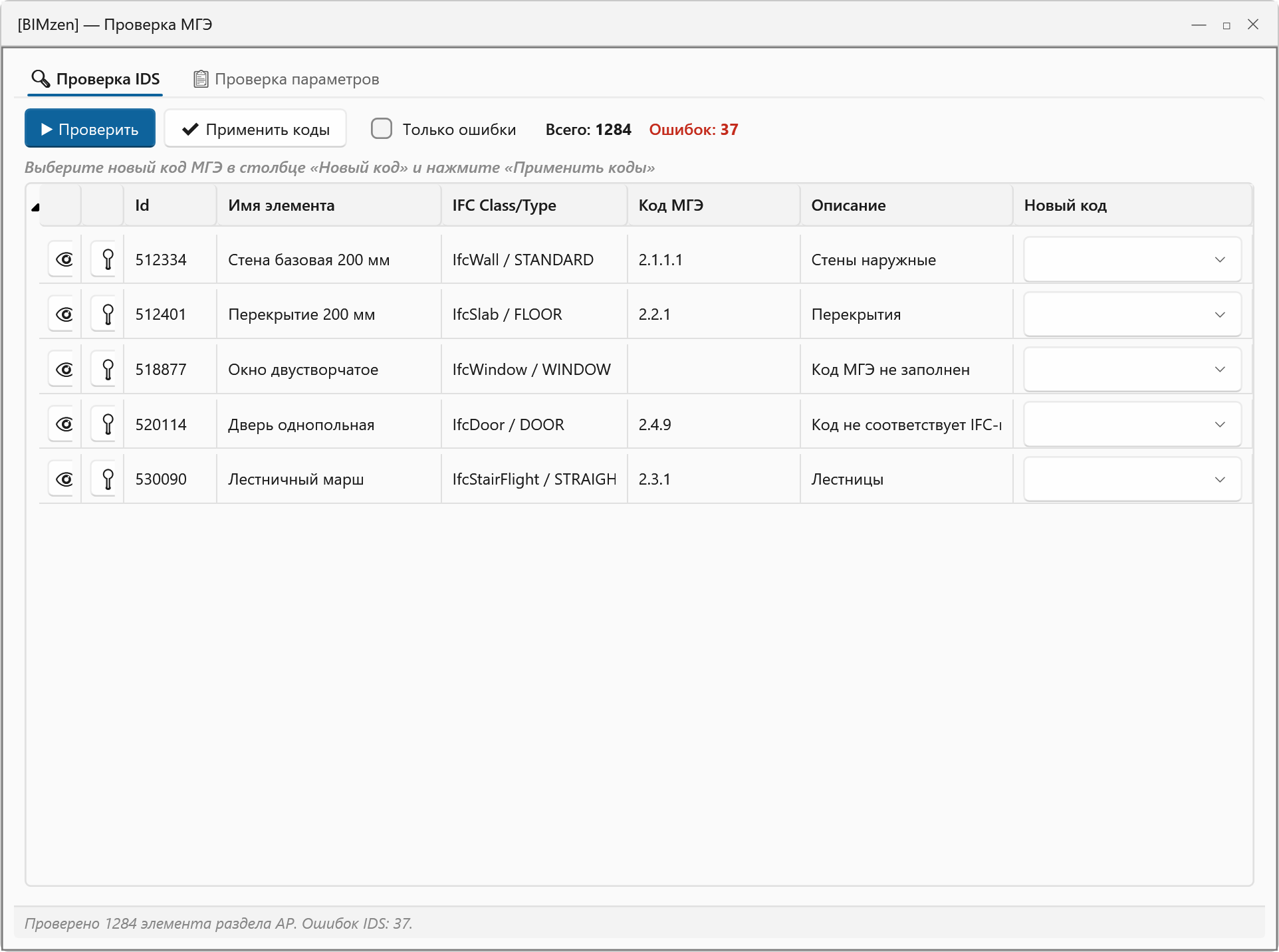

Проверка МГЭ
в разработкеПроверка модели на соответствие классификатору Мосгосэкспертизы (МССК 4.1.1) перед сдачей.
- Проверка IDS — у каждого элемента есть код МГЭ и он соответствует классу IFC. Ошибки подсвечиваются, новый код назначается прямо в строке таблицы и применяется одной кнопкой.
- Проверка параметров — заполненность обязательных параметров по элементу и в среднем по модели, разбор по элементу.
- Разделы АР, КР, ИОС включаются отдельно; найденный элемент можно показать или изолировать на виде.

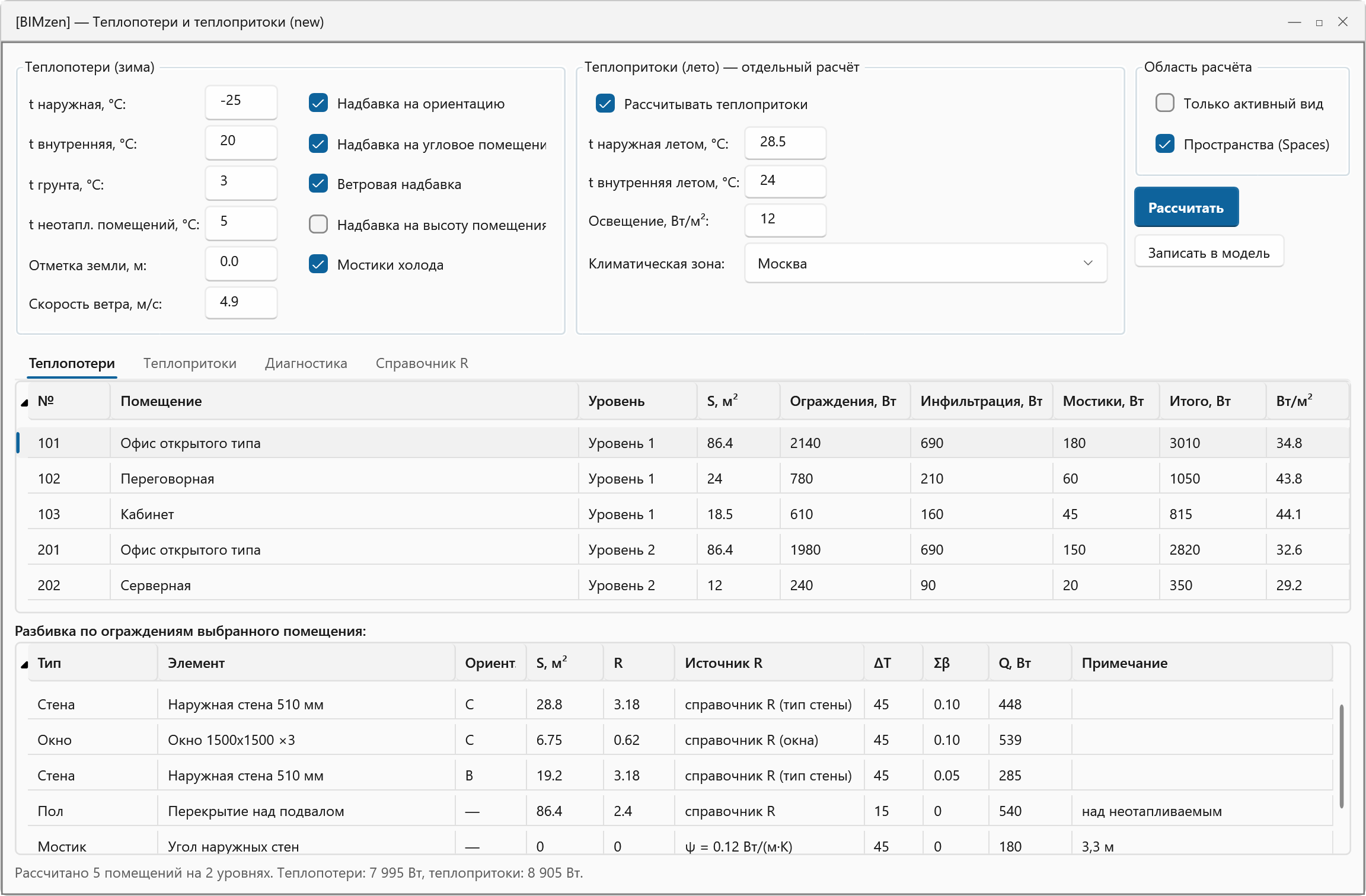

Теплопотери и теплопритоки
в разработкеРасчёт теплопотерь зимой и теплопритоков летом по помещениям или пространствам модели, с записью результата в параметры.
- Зима. Температуры внутри и снаружи, неотапливаемых помещений и грунта, скорость ветра; надбавки на ориентацию, угловые помещения, высоту, ветер и мостики холода.
- Лето. Отдельный расчёт: люди, освещение, оборудование, солнце через окна и наружные ограждения; климатическая зона из справочника.
- Разбор по ограждениям — для выбранного помещения видны все стены, окна, полы и мостики с площадью, сопротивлением и источником значения.
- Справочник сопротивлений ведётся прямо в окне, диагностика показывает, где взято значение по умолчанию.

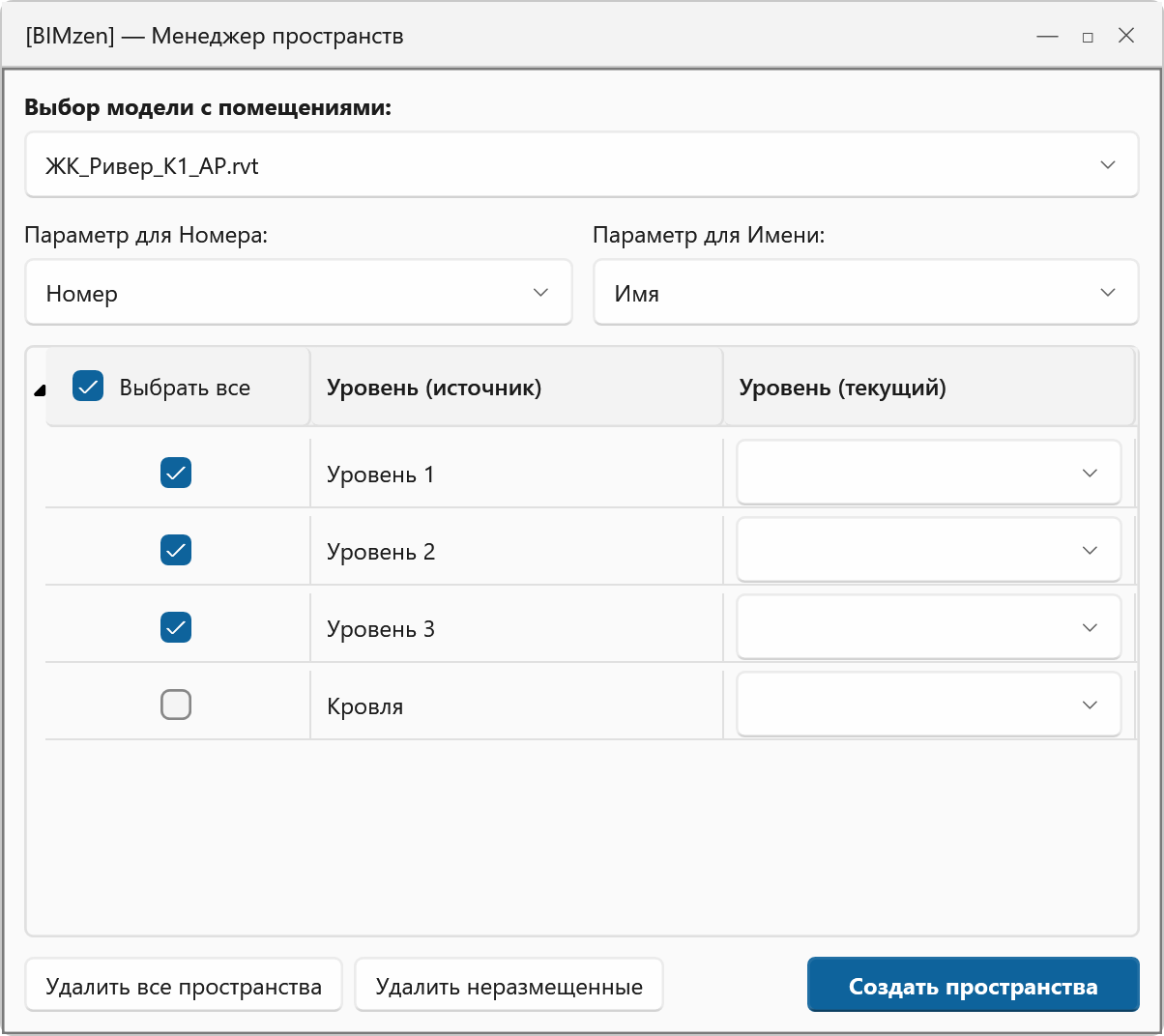

Менеджер пространств
в разработкеПространства для инженерных расчётов создаются по помещениям связанной архитектурной модели: выбираете связь, сопоставляете уровни, указываете параметры номера и имени — и пространства появляются на нужных уровнях с теми же номерами.

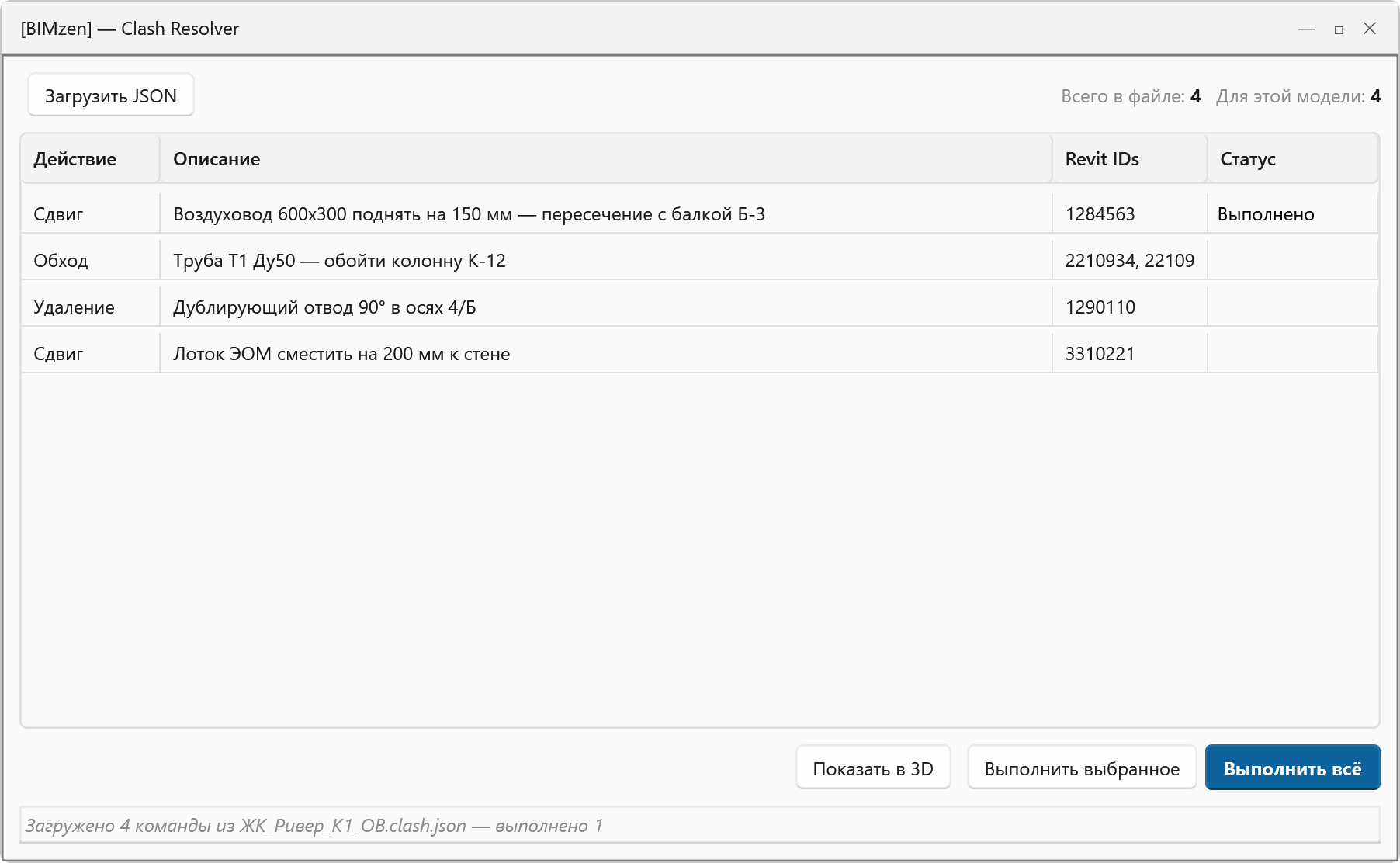

Решатель коллизий
в разработкеПара к команде «Разрешение коллизий» в BIMzen NaVi: координатор в Navisworks готовит список правок — сдвинуть, удалить, обойти — а инженер в Revit применяет их списком, проверяя каждую на 3D-виде.

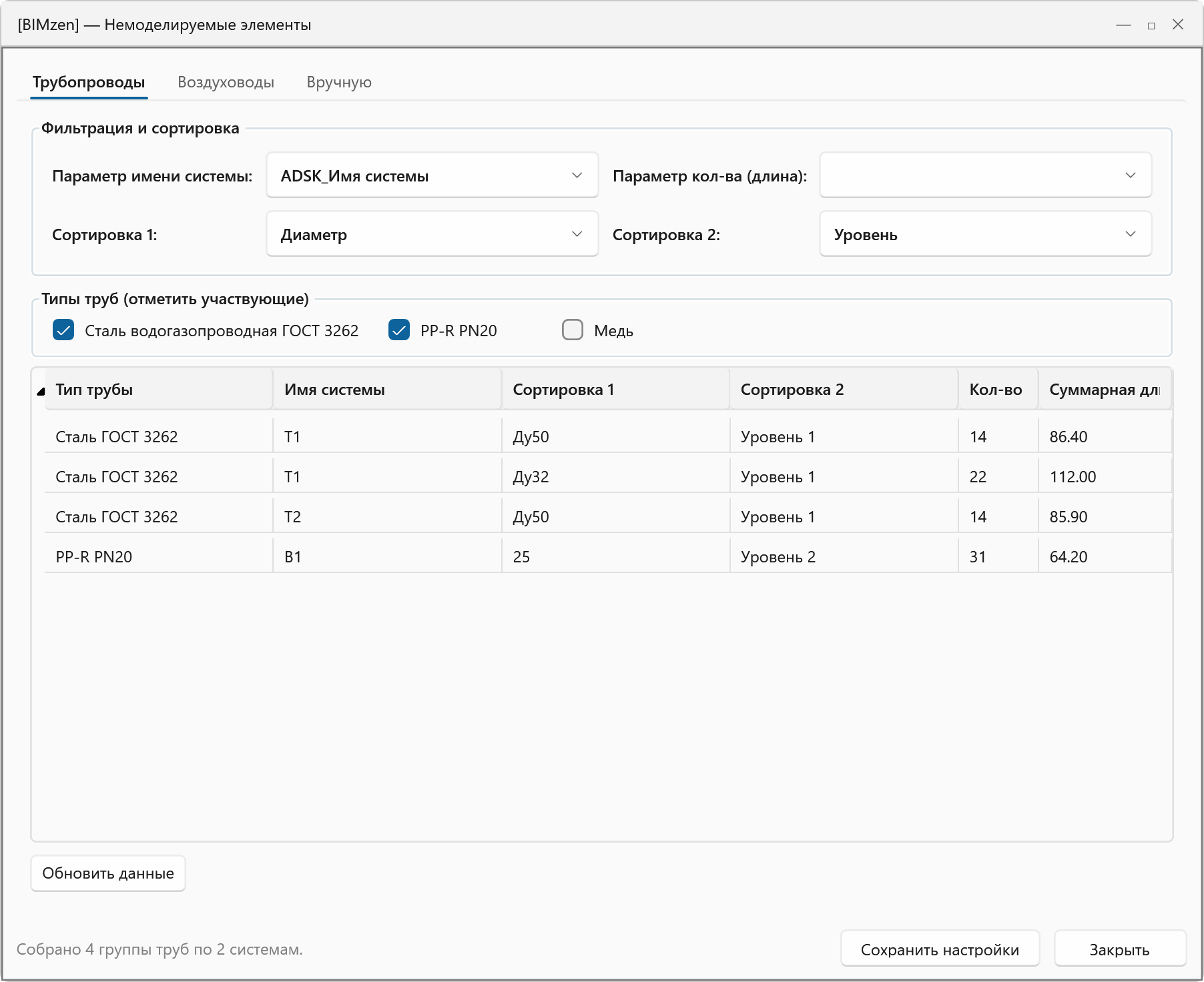

Немоделируемые элементы (ручной режим)
в разработкеПервая версия учёта немоделируемых элементов: сводные таблицы по трубам и воздуховодам с группировкой по системе и двум параметрам сортировки, плюс ручной ввод позиций спецификации. Заменяется автоматическим расчётом, но остаётся в тестовых сборках до полного переноса возможностей.
